聚焦新領域 新賽道｜衛星“千里眼”為地下管網堵漏
齊魯衛星星座打造空天信息基礎平臺

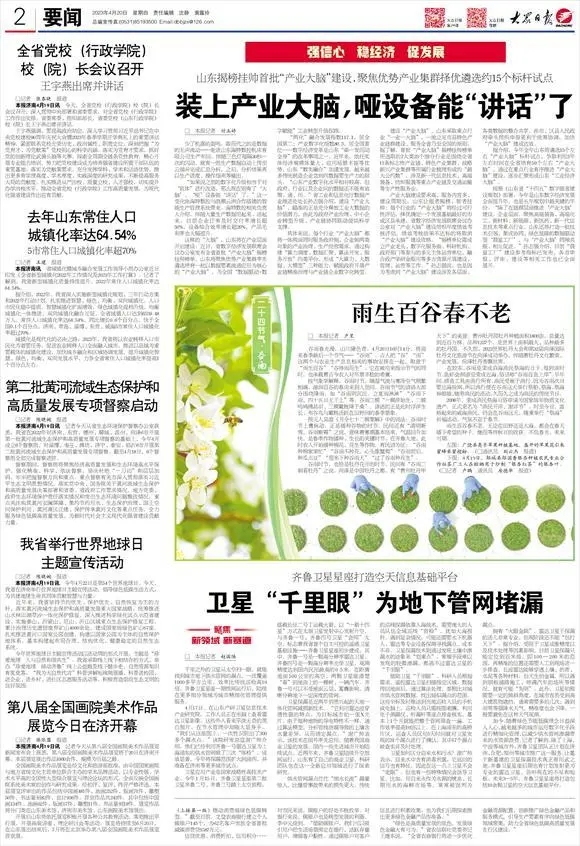

衛星“千里眼”為地下管網堵漏2023-04-20大眾日報 02版
□ 本報記者 趙國陸
千里之外的衛星從太空掃一眼，就能找到城市地下供水管網的漏點，一次覆蓋1000多平方公里，效率比傳統巡檢高10倍。齊魯衛星星座一期組網運行后，陸續在更多細分領域為城市精細化管理提供服務。
4月17日，在山東產研衛星信息技術產業研究院，工作人員正在電腦上查看雷達衛星影像。這些外人看來平淡無奇的黑白照片，在節水管理中卻能大顯身手。“我們從這張圖上，一次性識別出了300多個漏水點。”該院研發總監謝廣帥介紹，他們已經利用齊魯一號雷達衛星為上海浦東的供水管網做了三次“體檢”，成效顯著，今年將探漏范圍擴大到浦西，并準備在濟南等更多城市試點。
衛星應用產業是國家戰略性高技術產業。今年1月15日，齊魯衛星星座第二批衛星齊魯二號、齊魯三號踏上太空旅程，搭載長征二號丁運載火箭，以“一箭十四星”方式在太原衛星發射中心發射升空，與齊魯一號、齊魯四號衛星“會師”太空，標志著我省首個自主可控的遙感衛星基礎設施——齊魯衛星星座初步建成。其中，齊魯一號是一顆高分辨率雷達衛星，齊魯四號是一顆高分辨率光學衛星，觀測精度達到國內民用最高的0.5米。在距離地面500公里的高空，兩顆衛星能清楚“看”到地面上的一棵樹、一輛汽車。齊魯一號可以不受地面云層、霧霾影響，清晰分辨地下一定深度的管網。
衛星探漏是近兩年悄然興起的天地一體化管網減損新技術。“它利用雷達波穿透性強的特點，為目標城市拍一張X光片。由于每種地物的導電特性不一樣，通過算法模型，分析管線泄漏導致的土壤含水量差異，從而鎖定漏點。”謝廣帥表示，該技術在國外率先應用，隨著我國商業衛星的發展，國內一些先進城市開始陸續試點。近兩年來，齊魯衛星陸續升空組網運行，山東有了自己的商業衛星，科研團隊也在這一全新應用領域進行了探索研究。
供水管網漏點往往“細水長流”漏量驚人，比爆管事故帶來的損失更大。傳統的巡線探漏依靠人海戰術，需要龐大的人員隊伍全域巡線“盲檢”，猶如大海撈針。遇到復雜情況，可能還需要水下機器人、雷達等專業設備探測尋找漏點，成本不菲。衛星探漏技術則通過發現土壤中滲漏水的跡象來“劃重點”，常規手段難以發現的輕微滲漏，都逃不過雷達衛星的“千里眼”。
借助衛星“千里眼”，科研人員根據需求，遙控雷達衛星掃描指定區域。數據傳回地面后，通過算法處理，參照比對城市供水管網數據，找出疑似漏點的范圍。這些坐標及時推送到當地巡檢人員的手機或電腦上，巡檢人員只需按圖索驥，利用電子測漏儀、聽漏桿等逐點排查核實，基本上1個月就能把整個管網篩查一遍，工作效率提高10倍以上。在上海浦東的高橋片區，巡查人員僅用5天時間就對衛星發現的31個漏點進行了確認，其中17個漏點被查實并及時處理。
衛星如何區分自來水和污水？謝廣帥表示，自來水中含有消毒劑氯，它返回的信號也有特征，因此在這一點上衛星不會“走眼”。但也有一些特殊情況會誤導衛星，比如，用自來水作為水源的噴泉、長期用水的海鮮市場等，常常被誤判為漏點。
擁有“火眼金睛”，雷達衛星干探漏的活兒非常專業，但現階段還不能“包打天下”。據介紹，受限于衛星成像精度以及技術處理等因素影響，目前衛星探漏只能定位到百米級，即100—200米的范圍，再精準的位置還需要人工到現場進一步排查。長波雷達能夠穿透土壤、瀝青、水泥等各種材料，但天生怕金屬，所以遇到鋼板鋪路施工、停滿汽車的場所等情況，就有可能“失明”。此外，衛星拍照需要一定的傾斜角度，在城市容易受到高大建筑物遮擋，通常需要多拍幾次；遇到雨雪等強降水天氣，精準度也會下降，一般要避免在這種天氣觀測。
如今，隨著綠色節能低碳理念日益深入人心，越來越多的城市運用數字化手段進行精細化管理，以減少供水管網滲漏帶來的水資源浪費。記者了解到，除了上海、寧波等城市外，齊魯衛星團隊正計劃在濟南、合肥、鄭州等城市推廣這一服務，讓基于新基建的衛星探漏技術真正有用武之地。齊魯衛星星座后期也有計劃發射更為專業的雷達衛星，彌補現在的不足和短板。未來3—5年，齊魯衛星星座將打造包括10余顆衛星的空天信息基礎平臺。
來源：海報新聞
