給排水管道套管安裝規范及質量要求
給排水管道套管安裝規范及質量要求
GB50242-2002：3.3.3地下室或地下構筑物外墻有管道穿過的，應采取防水措施。對有嚴格防水要求的建筑物，必須采用柔性防水套管；

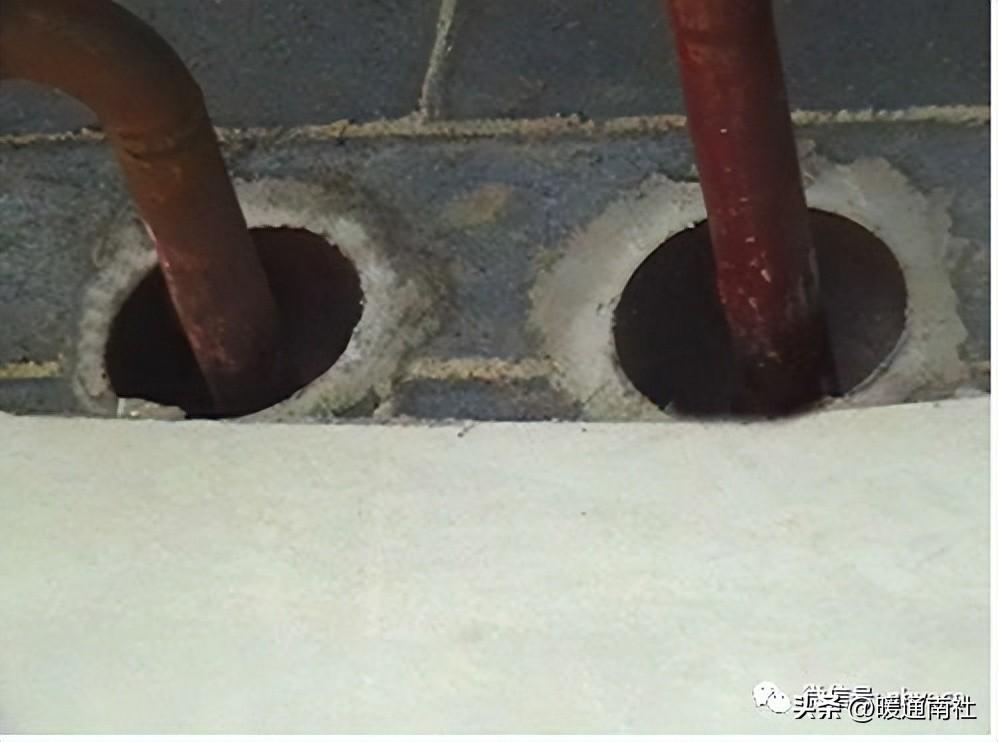

GB50242-2002：3.3.13管道穿過墻壁和樓板，應設置金屬或塑料套管。安裝在樓板內的套管，其頂部應高出裝飾地面20mm；安裝在衛生間及廚房內的套管，其頂部應高出裝飾50mm，底部應與樓板底面相平；安裝在墻壁內的套管其兩端與飾面相平。穿過樓板的套管與管道之間縫隙應用阻燃密實材料和防水油膏填實，端面光滑。穿墻套管與管道之間縫隙宜用阻燃密實材料填實，且端面應光滑。管道的接口不得設在套管內。
說明：
1.標高嚴格按照設計圖紙的要求安裝；水平度、垂直度達到規范要求。
2.掌握套管預留預埋時機。土建制模完畢后，安裝配合土建進行套管預留預埋；套管安裝盡量避免損壞或切斷鋼筋。

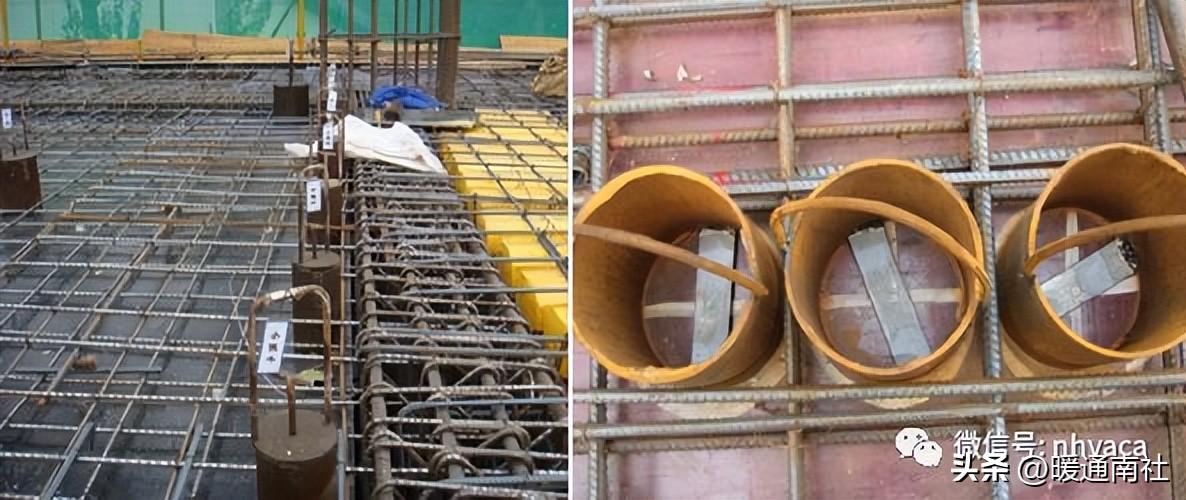

3.套管埋設時要固定牢固，防止?jié)仓炷習r套管發生移位。樓板套管可用鐵絲、鐵釘固定；穿墻、梁套管須增加付筋綁扎固定。
4.土建基礎結構承臺下的埋地管道安裝完畢后要復查試水，隱蔽后如果出現問題將無法整改。
5.排水管道套管要注意預埋坡向，不得使安裝后的排水管出現倒坡。

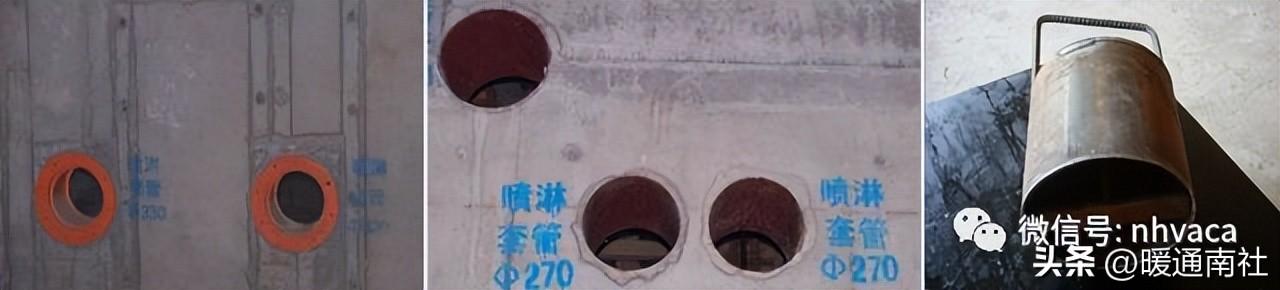

6.預留預埋完畢后注意成品保護，套管端口必須封堵好，防止?jié)仓炷習r，混凝土堵塞套管。
7.澆筑混凝土前，對預留預埋進行復檢；澆筑過程中派人跟進檢查。
根據圖紙尺寸找到套管的實際位置，以梁的下底面為標準，確定套管的標高，然后將套管放在確定的位置，在套管兩頭的下底面各放置一根扁鋼，將扁鋼焊在套管兩邊的箍筋上，在套管兩頭的上方各放置一根Ф8或Ф10的圓鋼，將圓鋼彎成圓弧形將套管卡死并結實的綁在箍筋上。
剛性防水套管制作：
套管管口平整，管邊無飛邊毛刺；止水環焊接規范，焊縫飽滿平整，焊接牢固；焊后及時清理焊渣及表面污物。

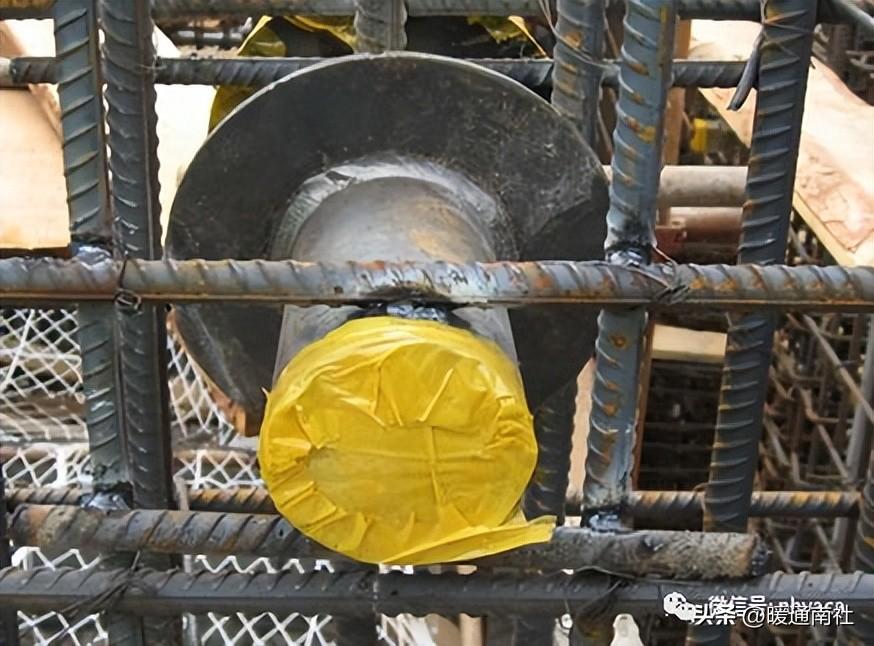

剛性防水套管安裝：
套管標高和安裝位置定位準確；增設附加鋼筋點焊固定套管，固定牢固；成品保護，封堵端口，防止堵塞。

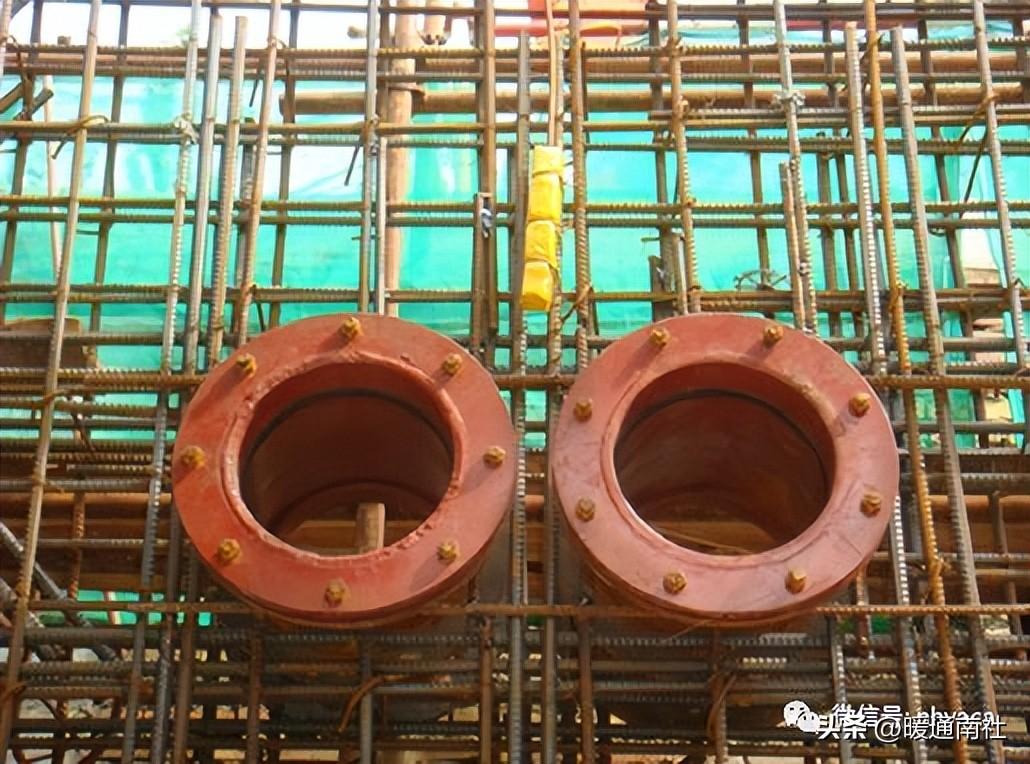

柔性防水套管安裝：
在墻體鋼筋捆扎完畢后安裝，套管標高、軸線定位準確，安裝牢固。套管安裝好后，套管必須與側模垂直。

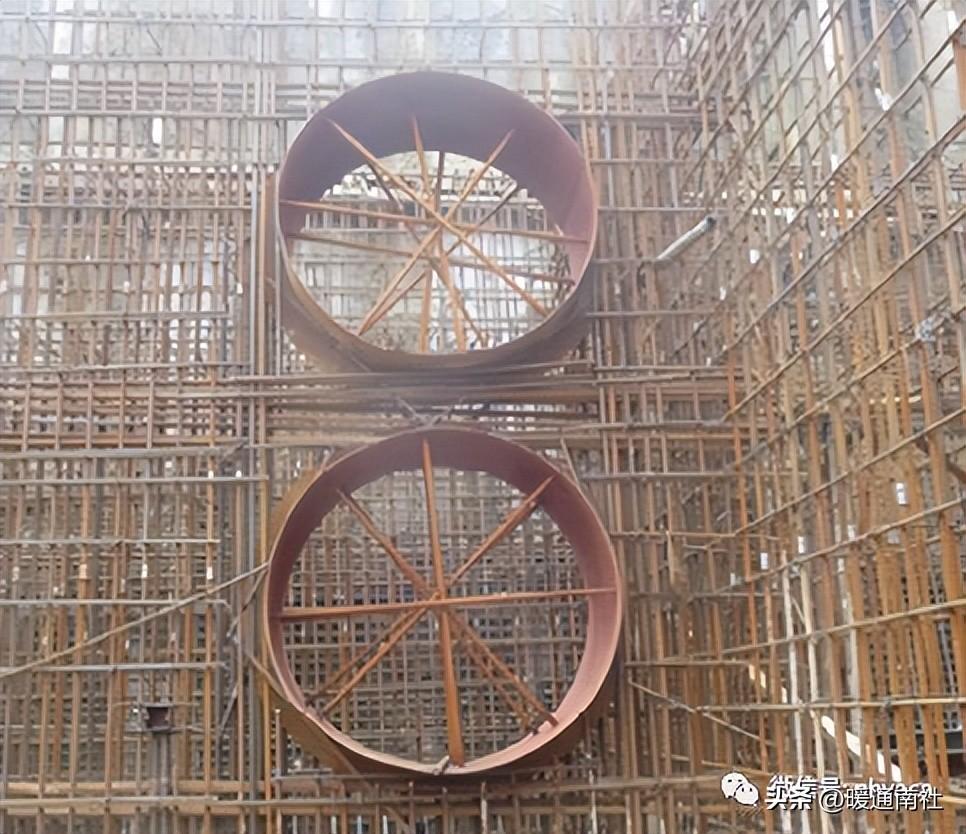

大套管內加固安裝，防止套管受力變形。
保溫管道穿墻/樓板套管比保溫層外皮大2個型號。
