一般建筑物的給排水系統包括生活給水系統、生活排水系統和消防水系統。

消防水系統與火災自動報警系統、消防自動滅火系統關系密切，國家技術規范規定消防給水應由消防系統統一控制管理，因此，消防給水系統由消防聯動控制系統進行控制。

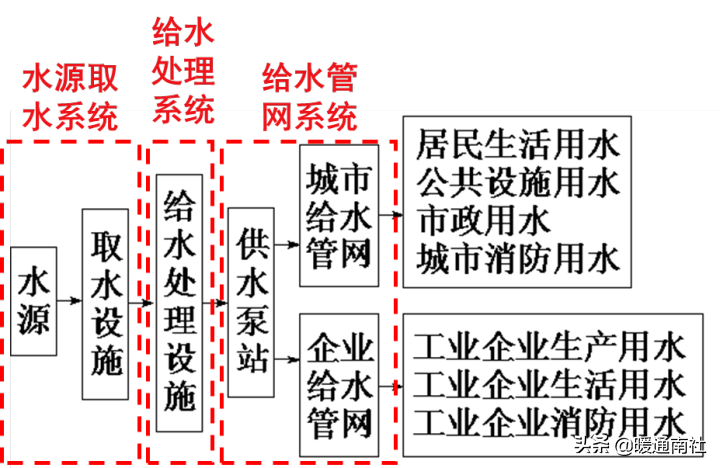

給水系統功能關系示意圖

供水系統的分類：

生活給水系統：供民用建筑的飲用、烹飪、洗浴等生活用水。

生產給水系統：供生產設備冷卻、原料和產品的洗滌以及給類產品制造過程中所需的生產用水。

消防給、水系統：供給層數較多的民用建筑、大型公共建筑消防系統的消防設備用水。

四種常見的給水方式：

設水泵和水箱給水方式：

水泵能及時向水箱供水，可縮小水箱的容積。供水可靠，投資較大，安裝和維修都比較復雜。

適用場所：室外給水管網水壓低于或經常不能滿足建筑內部給水管網所需水壓，且室內用水不均勻時采用。

設水泵給水方式：

特點：系統簡單，供水可靠，無高位水箱，但耗能多。

適用場所：水壓經常不足，用水較均勻，且不允許直接從管網抽水時采用。

工作流程：

控制原理與要求：

1）水泵節能控制

用水管式壓力傳感器檢測水泵出口管網的壓力，與給定值比較，由控制器控制變頻器輸出調節水泵轉速，從而達到穩定供水壓力的目的。

2）系統應急控制

在多臺水泵組成的系統中，多臺水泵互為備用。當一臺水泵損壞時，備用水泵能投入使用，以保證系統正常運行。

3）水泵累計運行時間控制

為了延長水泵的使用壽命，通常要求水泵的累計運行時間盡可能相同，每次啟動系統時，應優先啟動累計運行時間最少的水泵，故控制系統應具有自動記錄設備運行時間的功能。

4）設備的遠程控制

控制中心能實現對現場設備的遠程開/關控制。

原理：水泵直接供水，較節能的方法是采用調速水泵供水系統，即根據水泵的用水量與轉速成正比關系的特性，利用CPU對水泵電機的自動調速控制，使供水管的水壓保持不便，從而實現恒壓供水。每個小區還備有一個固定轉速的水泵，當可調速水泵故障時，備用水泵自動投入運行，保證小區的基本用水量，很好的避免了停水給居民帶來的不便；一到五層的低層用戶可以利用城市供水管網直接供水。

功能：各個小區供水泵的啟停控制，同時還要監控水泵的運行狀態故障報警；根據供水水管壓力的反饋值，CPU利用PID調節自動的控制調速電機的轉速。

設備、系統運行狀態與參數監控點/位及常用傳感器：

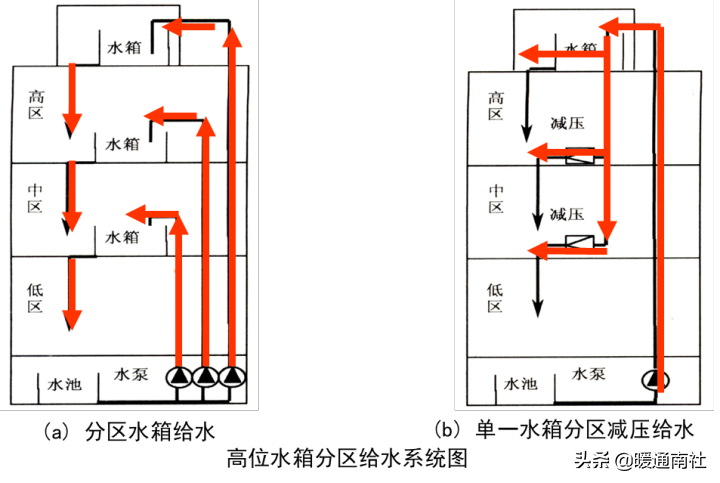

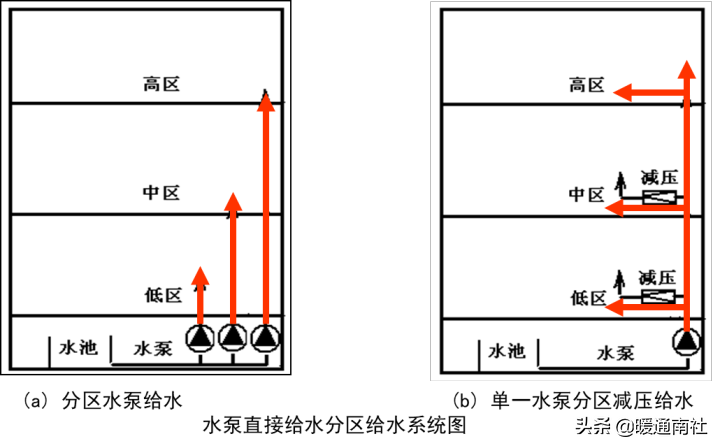

水泵分區給水：

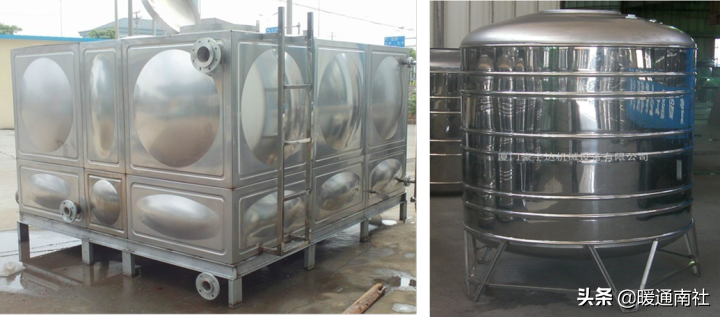

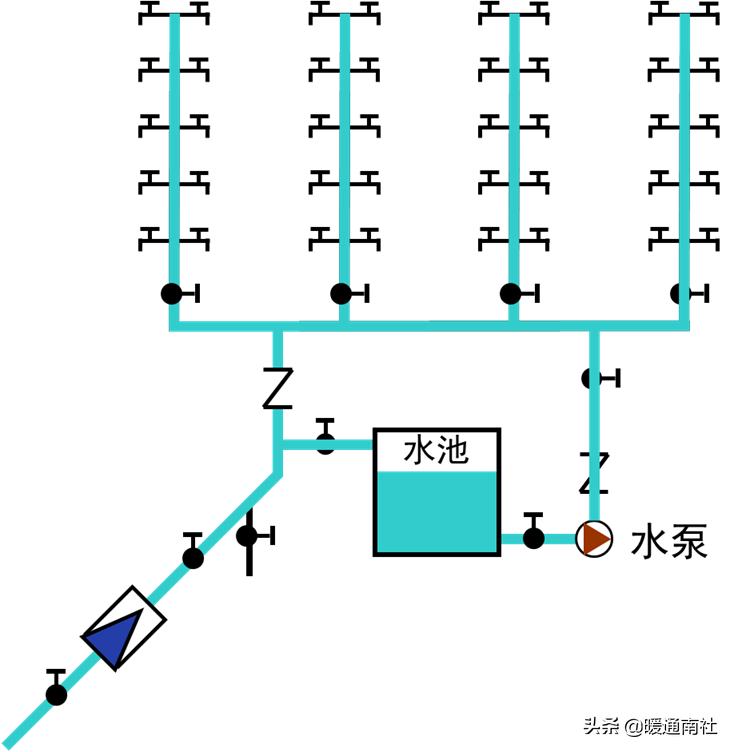

高位水箱給水：

在建筑的最高層設置高位供水水箱，用水泵將低位水箱送到高位水箱，再通過自然壓力將水輸送到用戶。

高位水箱給水工作流程：

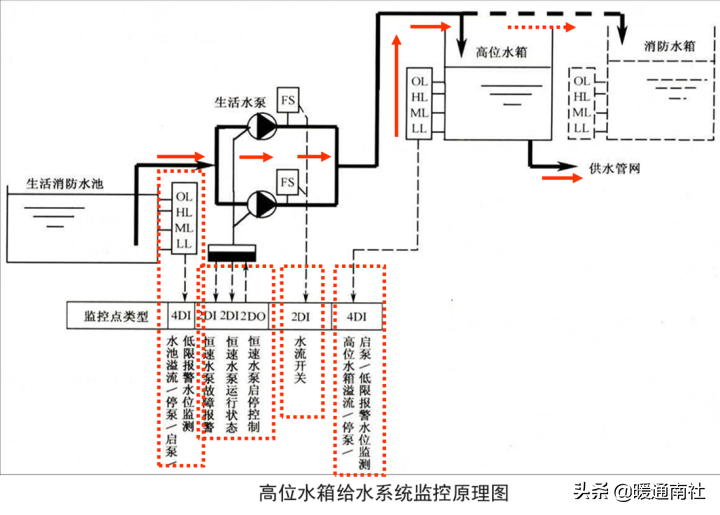

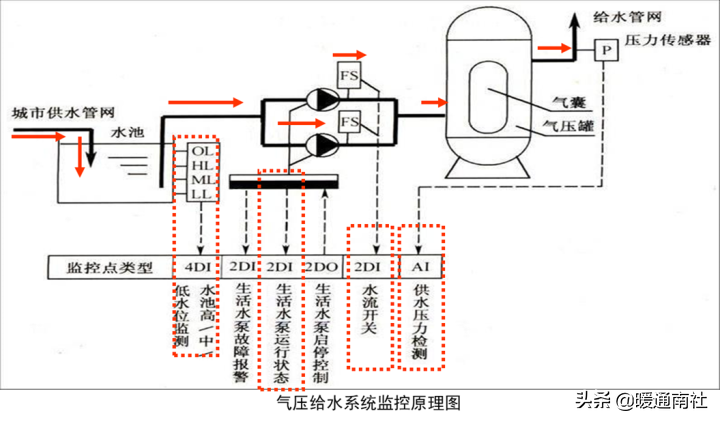

高位水箱給水系統監控原理：

控制原理與要求

1）水泵節能控制

用液位傳感器檢測水箱水位，由控制器控制水泵的運行，從而達到穩定供水水量的目的。

2）系統應急控制

在多臺水泵組成的系統中，多臺水泵互為備用。當一臺水泵損壞時，備用水泵能投入使用，以保證系統正常運行。

3）水泵累計運行時間控制

為了延長水泵的使用壽命，通常要求水泵的累計運行時間盡可能相同，每次啟動系統時，應優先啟動累計運行時間最少的水泵，故控制系統應具有自動記錄設備運行時間的功能。

4）設備的遠程控制

控制中心能實現對現場設備的遠程開/關控制。

設備、系統運行狀態與參數監控點/位及常用傳感器：

高位水箱給水的優缺點：

優點：蓄水調節功能，設備造價低。

缺點：占地面積大，水箱中的水質易受二次污染。

氣壓給水方式：

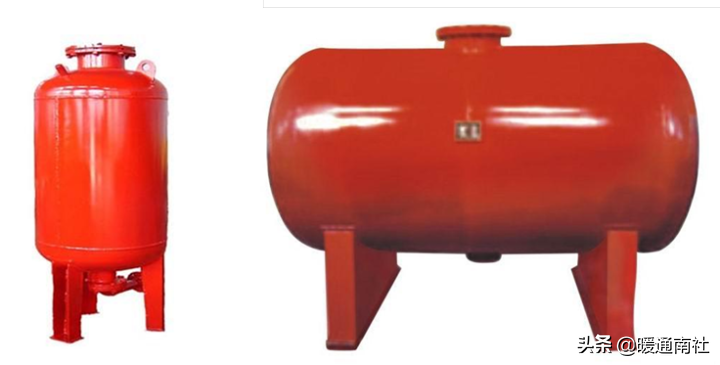

氣壓給水方式是利用密閉氣壓罐的壓縮空氣，將罐中的水送到用水點的一種增壓供水方式。

控制原理與要求：

1）水泵節能控制

用水管式壓力傳感器檢測管網輸入口壓力，由控制器與給定值比較，控制水泵的運行，從而達到穩定供水水量的目的。

2）系統應急控制

在多臺水泵組成的系統中，多臺水泵互為備用。當一臺水泵損壞時，備用水泵能投入使用，以保證系統正常運行。

3）水泵累計運行時間控制

為了延長水泵的使用壽命，通常要求水泵的累計運行時間盡可能相同，每次啟動系統時，應優先啟動累計運行時間最少的水泵，故控制系統應具有自動記錄設備運行時間的功能。

4）設備的遠程控制

控制中心能實現對現場設備的遠程開/關控制。

設備、系統運行狀態與參數監控點/位及常用傳感器：

特點：供水可靠，無高位水箱，但水泵效率低、耗能多。

適用場所：外網水壓不能滿足所需水壓，用水不均勻，且不宜設水箱時采用。

工作流程：

氣壓給水的優缺點：

優點：靈活性大，設備位置不受約束，安裝便利，占地面積小，水質不易受污染。

缺點：儲水量少，壓力改變大，水壓不穩定。

變頻調速恒壓供水方式：

在變頻恒壓供水中，以用戶用水流量為設定參數，控制變頻器的輸出頻率從而調節水泵的轉速，使供水系統自動恒溫于設定的壓力值。

工作流程：

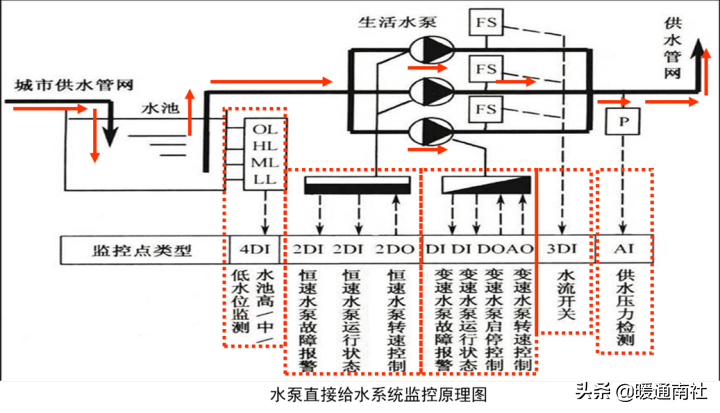

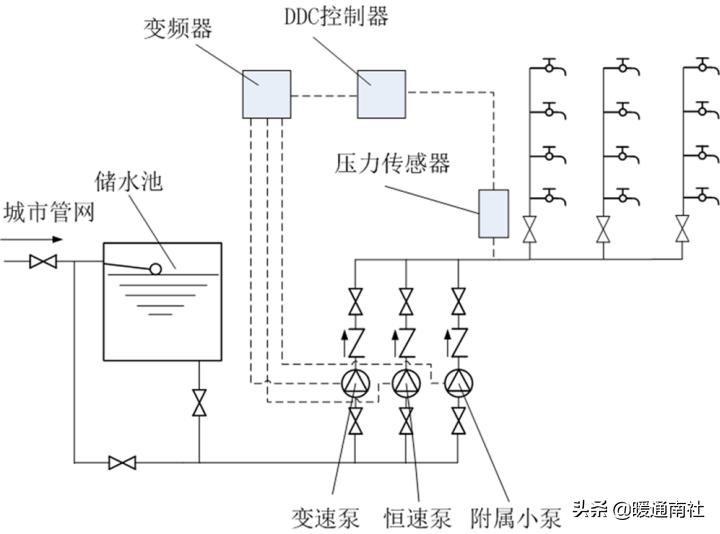

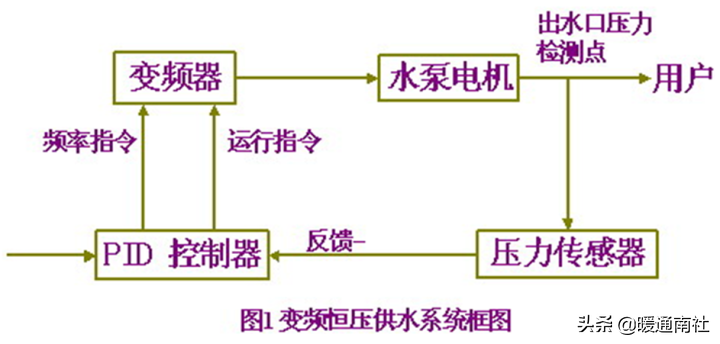

水泵直接給水方式監控原理圖：

變頻調速供水的優缺點：

優點：安裝便捷，經濟節能，無二次污染，自動化程度高，效率高。

缺點：水泵要不停地運行，即使用水量很小時，也要消耗動力。

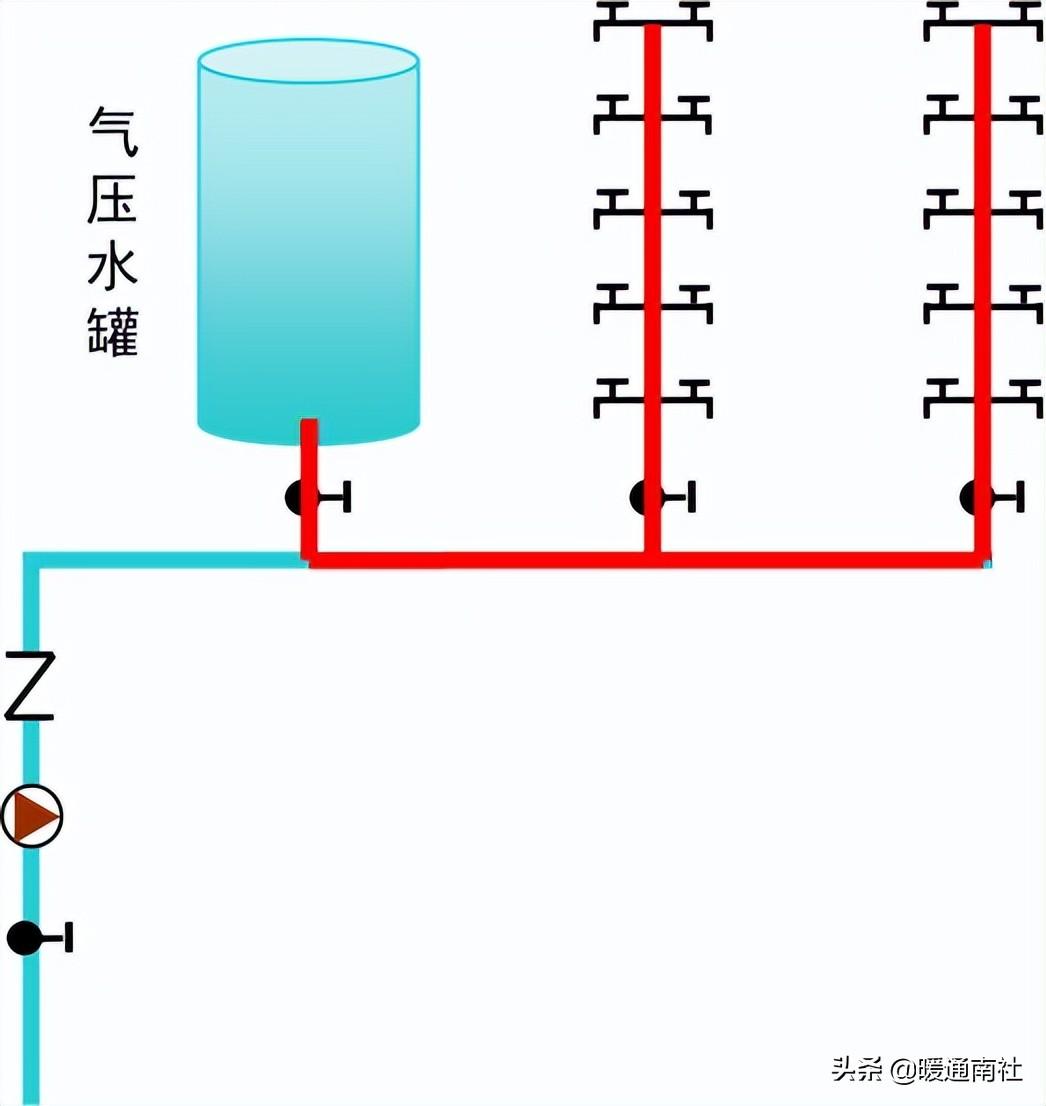

氣壓水箱給水：

生活給水系統的自動控制-熱水

熱水給水系統由熱交換器、補水箱、熱水泵等組成。

生活熱水與空調熱水的區別：生活熱水：開式系統；空調熱水：閉式系統。

熱水給水系統的監測與控制：

1.節能控制

根據生活熱水出水口溫度和壓力檢測，以調節蒸汽電動閥的開度和熱水泵的運行臺數，達到節能目的。

2.設備累計運行時間控制

通常要求設備累計運行時間盡可能相同，每次啟動系統時，應優先啟動累計運行時間最少的設備，故控制系統應具有自動記錄設備運行時間的功能。

3.設備的開/關控制

控制系統能夠根據預先制定的時間表，實現設備的按時啟停控制。

控制系統應具有對設備進行遠程控制的功能。

4.連鎖控制

啟動順序：?jiǎn)?dòng)熱水泵→開啟一次側蒸汽閥門。

停止順序：關閉一次側蒸汽閥門→停止熱水泵。

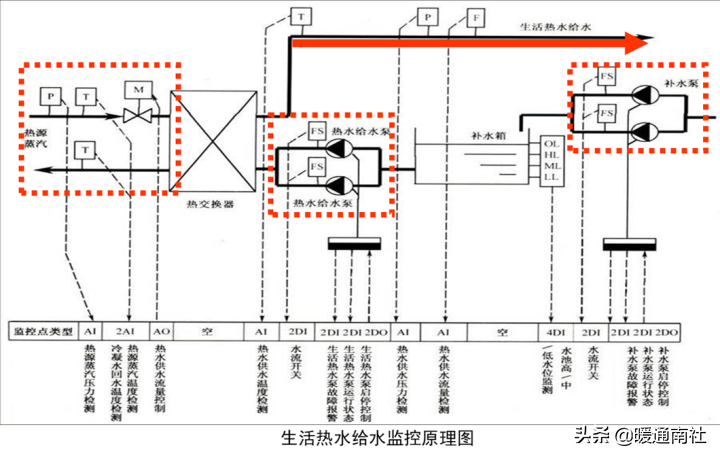

熱水給水系統的運行參數及狀態監測：
