消防管道溝槽接口與連接
管徑≥DN100的消防管，過去采用螺紋接口，施工難度很大，這是由于管徑較大，管道接口處的螺紋淺了，連接不牢固，容易漏水，而螺紋深了，接口螺紋處的管壁太薄，難以承受系統的工作壓力，容易破裂。

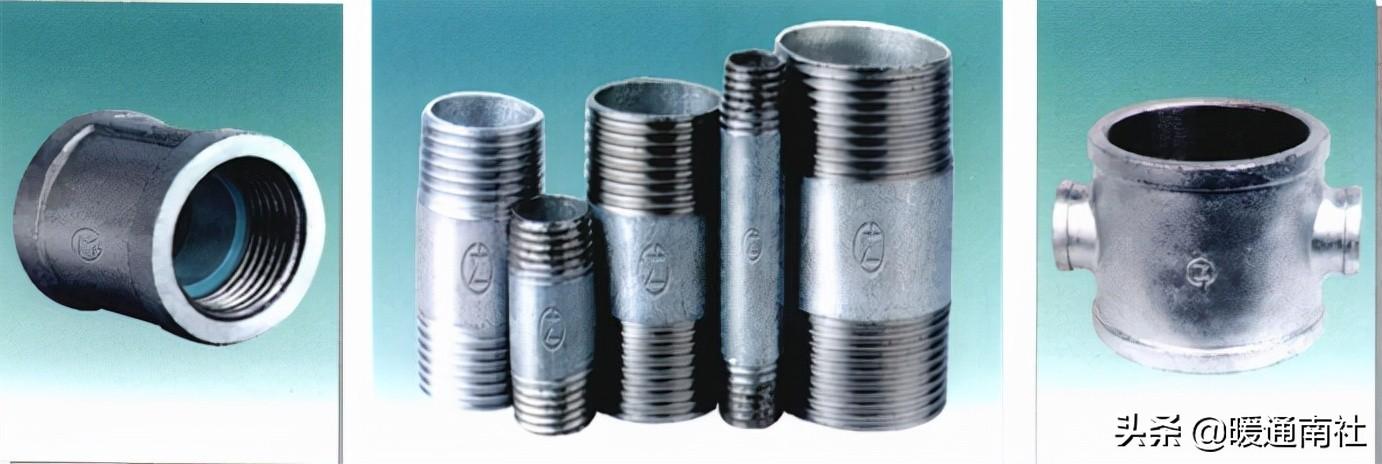

管徑<DN100的管道采用絲扣接口，管徑≥DN100的管道采用焊接或法蘭接口，焊口附近管內壁不再進行防腐處理。
缺點：隨著時間的推移，暴露的問題就越來越多，問題越來越嚴重。
由于在焊接過程中，高溫破壞了管道接口附近的鍍鋅層，鐵和鋅形成電位差而產生電化學腐蝕，縮短了系統的壽命，而管內壁的氧化鐵脫落物在系統運行的過程中，堵塞了管道和噴頭，影響了整個系統的正常使用。
管徑<DN100的管道采用螺紋連接，管徑≥DN100的管道采用焊接接口，焊接后進行二次鍍鋅處理(首先采用焊接安裝，編管號并打上標記，然后拆卸下來送至工廠鍍鋅車間進行鍍鋅，再對號入座安裝上去)，這是北京、上海地區強制性地方法規。
缺點：雖然能保證工程質量，但成本高、工期長。

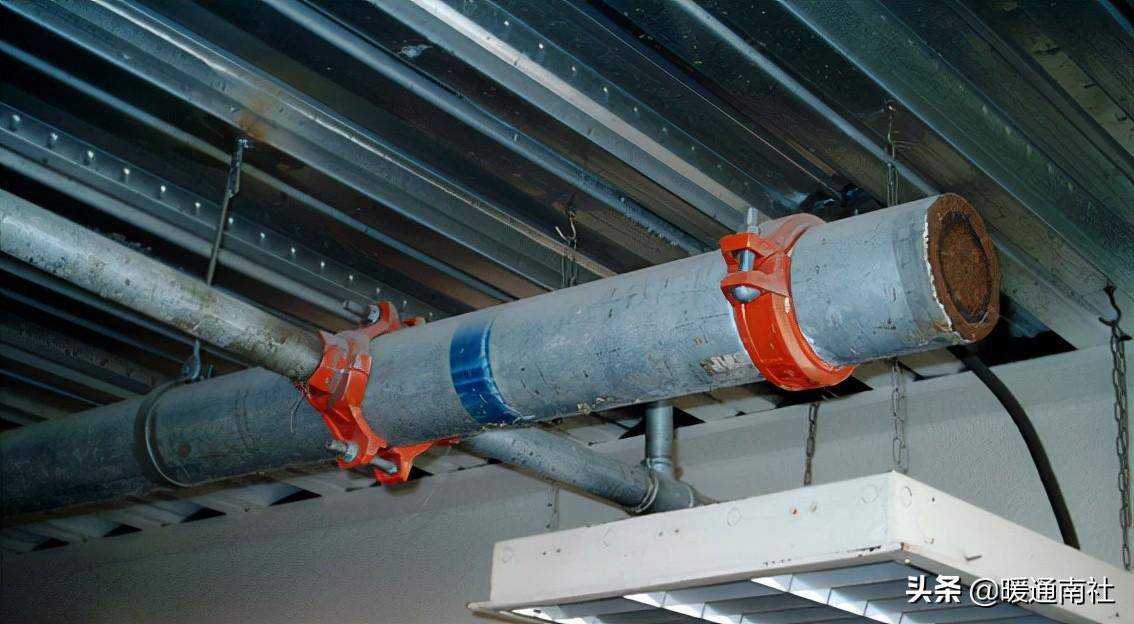

溝槽式管路連接：

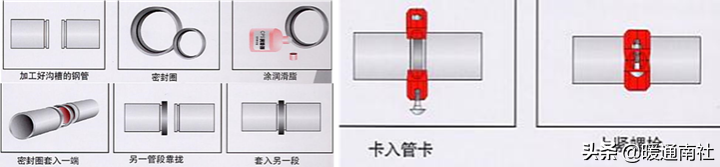

工作原理：溝槽式管路連接系統是用壓力響應式密封圈套入兩連接鋼管端部，兩片卡件包裹密封圈并卡入鋼管溝槽，上緊兩圓頭橢圓頸螺栓，實現鋼管密封連接。
溝槽式管路連接方式比法蘭及螺紋連接迅速，不損害管道鍍鋅層，避免了法蘭及螺紋連接造成的重新鍍鋅二次回裝，使管道安裝成本降至最低程度，為工程從設計到安裝提供了巨大的便利條件。
溝槽式連接管件可廣泛應用于：
（1）消防系統；（2）熱交換及空調系統；
（3）自來水管道系統；（4）石油化工管道系統；
（5）熱電及軍工管道工程；（6）水處理工程等等。

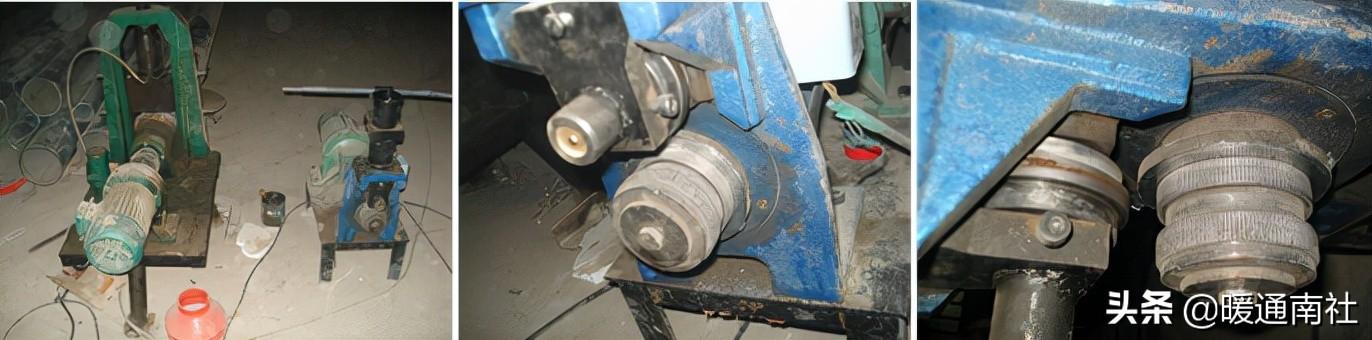

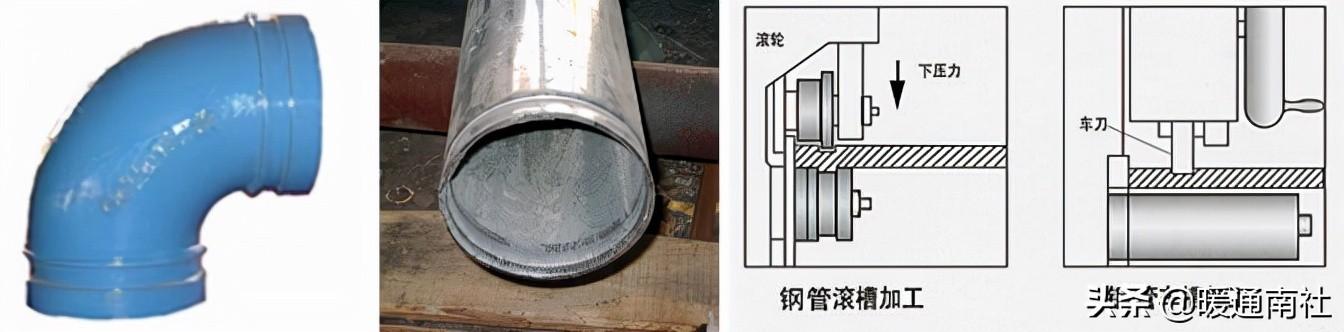

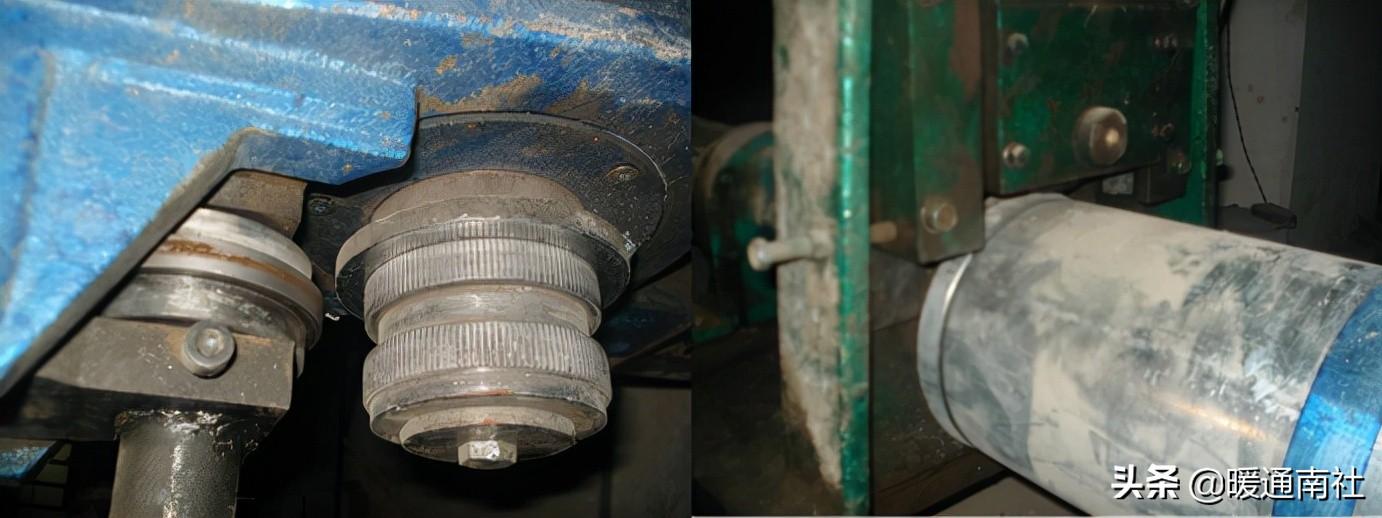

溝槽加工：

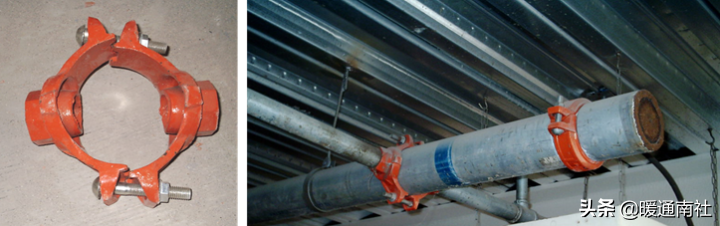

管卡分柔性管卡和剛性管卡：

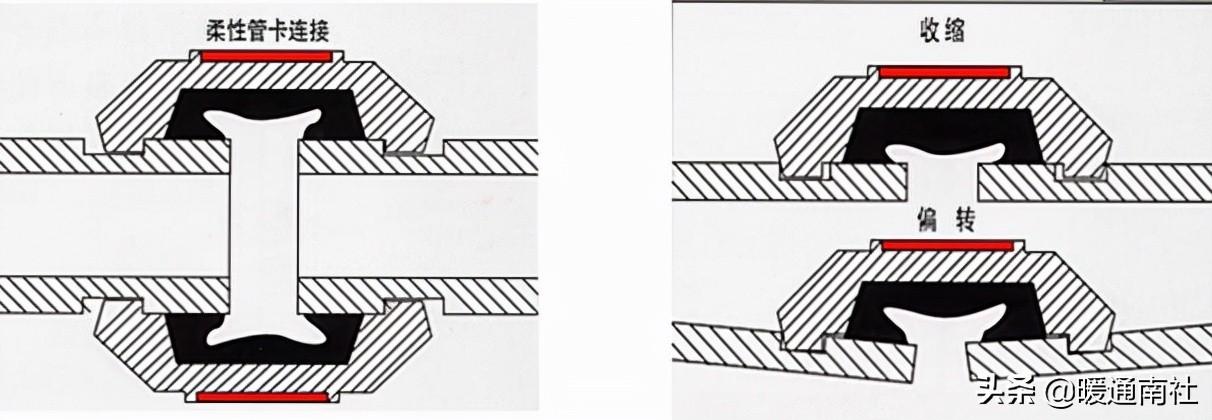

柔性管卡連接方式使系統具有柔性，允許鋼管有一定性的角度偏差、相對錯位。鋼管連接后，兩鋼管管端之間留有間隙可適應管道的膨脹、收縮。管卡在最大允許偏轉錯位請況下應保持正常工作壓力。柔性管卡具有承受一定末端載荷的能力。

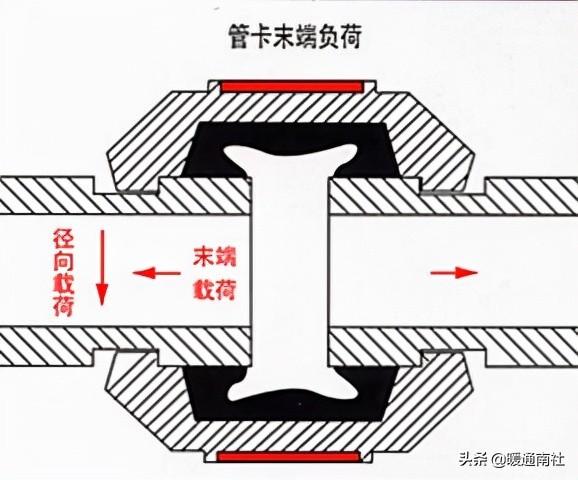

末端負荷是指管卡卡口可承受沿鋼管軸問負荷的能力。

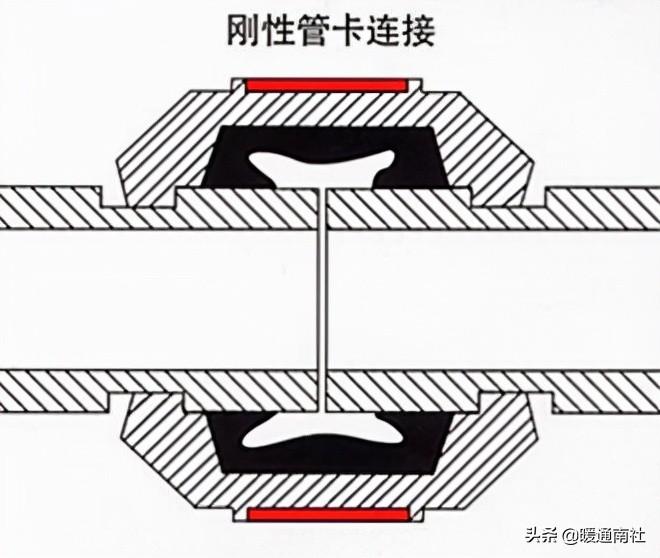

剛性管卡連接方天使系統不具柔性。管干干緊后可與鋼管形成剛性一體，在吊具跨度較大時，使管道依靠自身剛性支撐連接。

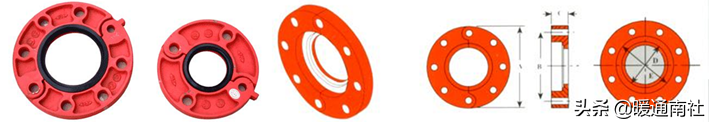

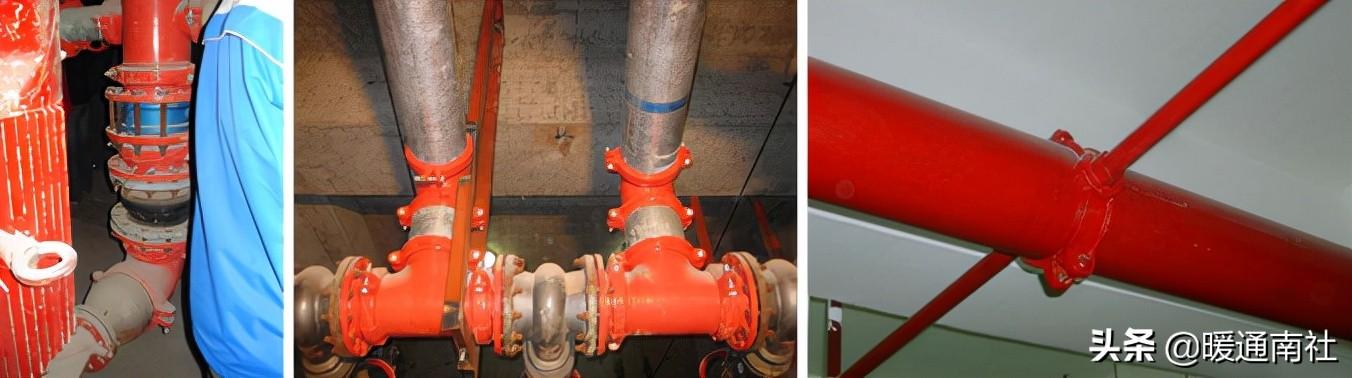

（2）法蘭管卡的連接過程。

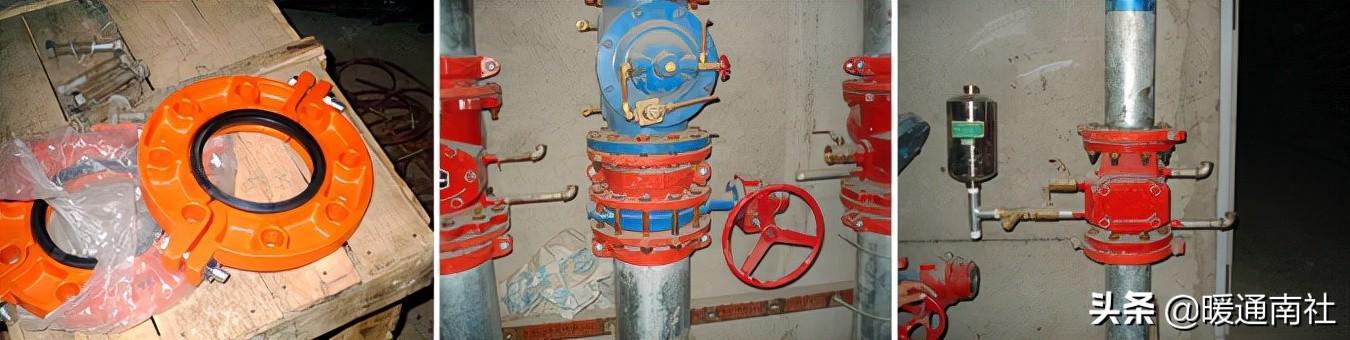

法蘭管卡可用于溝槽式管道與帶法蘭的設備閥門的過渡性連接，連接螺栓采用國標螺栓。法蘭管卡的螺栓直徑及位置尺寸均與國標相配。

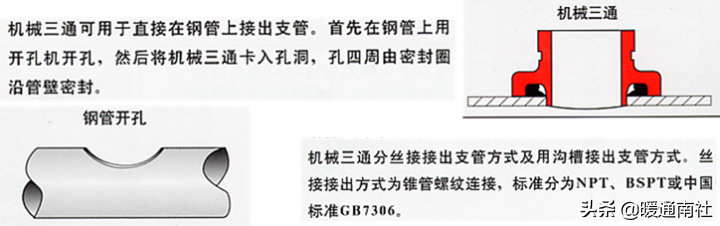

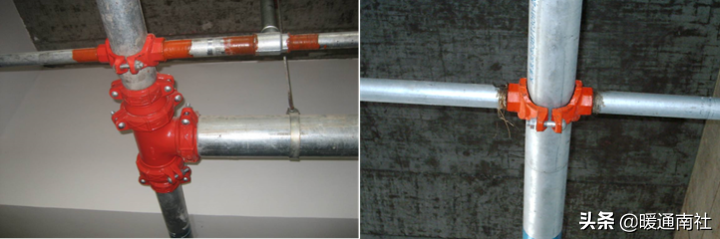

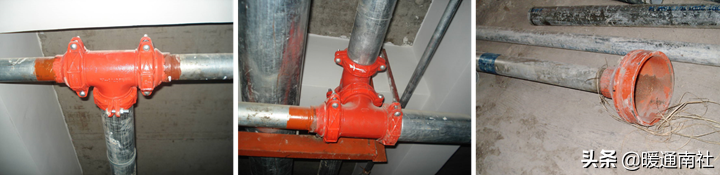

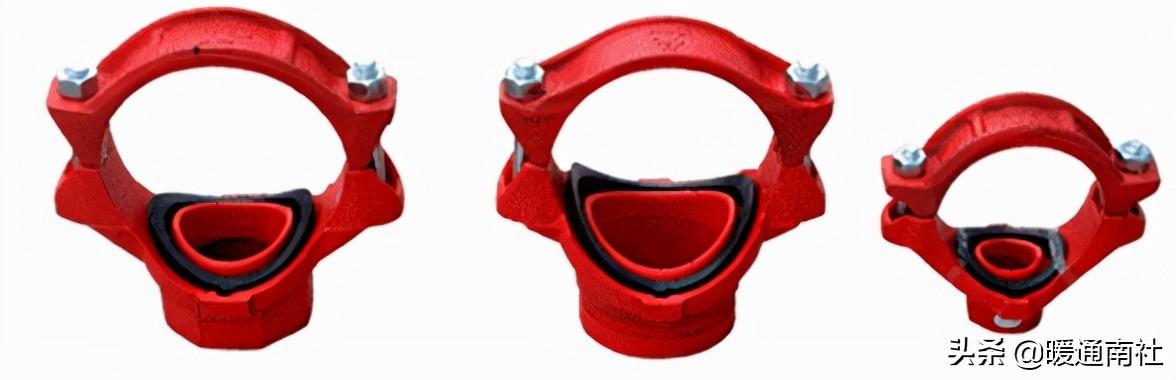

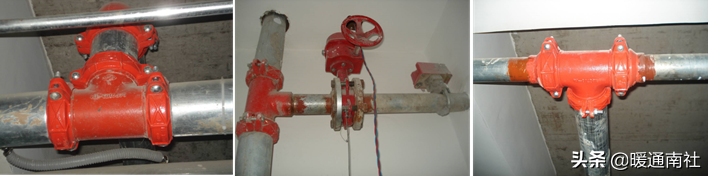

（3）機械三通的連接過程。

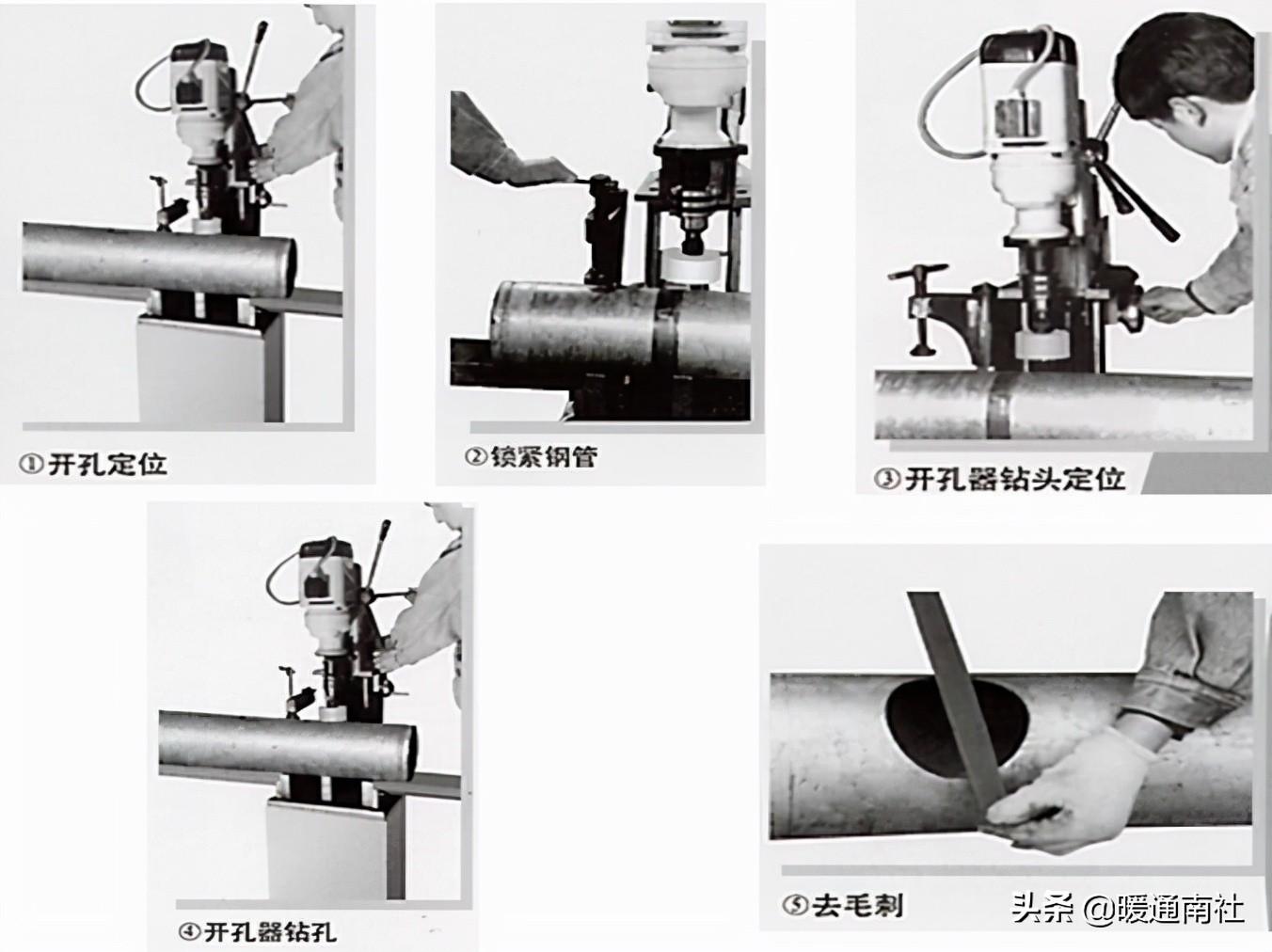

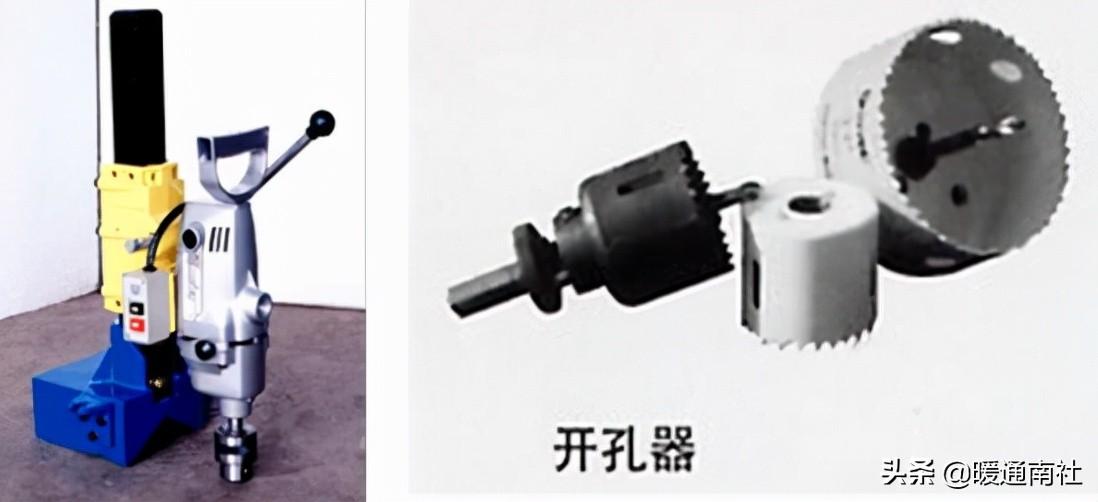

開孔機：

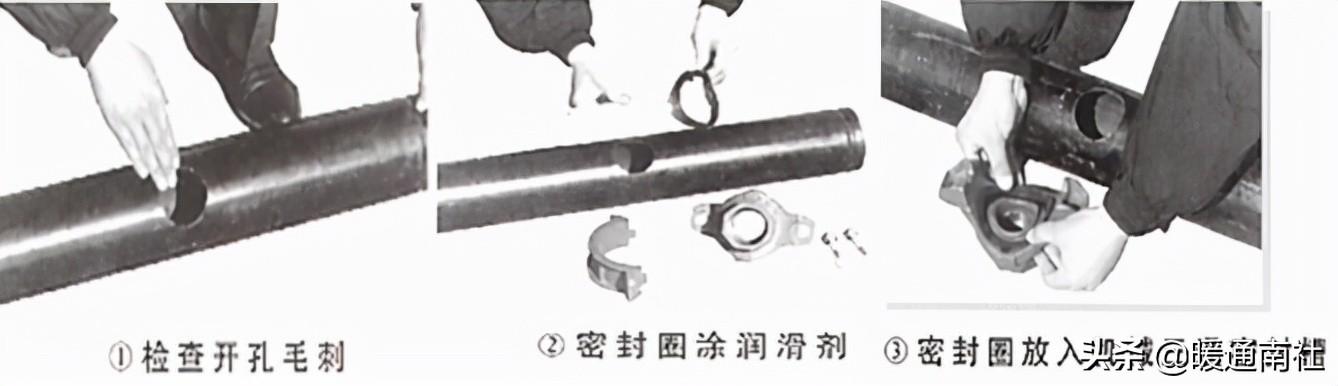

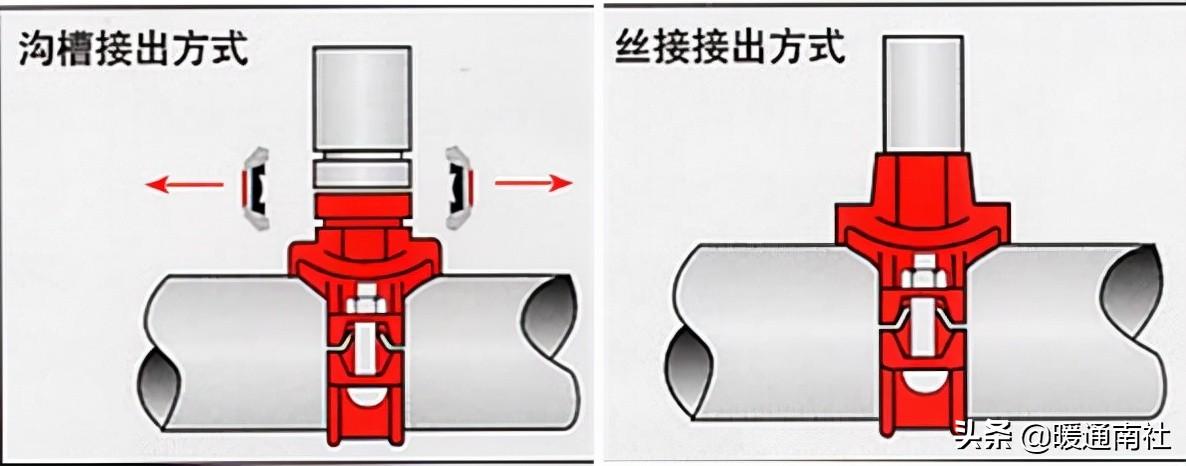

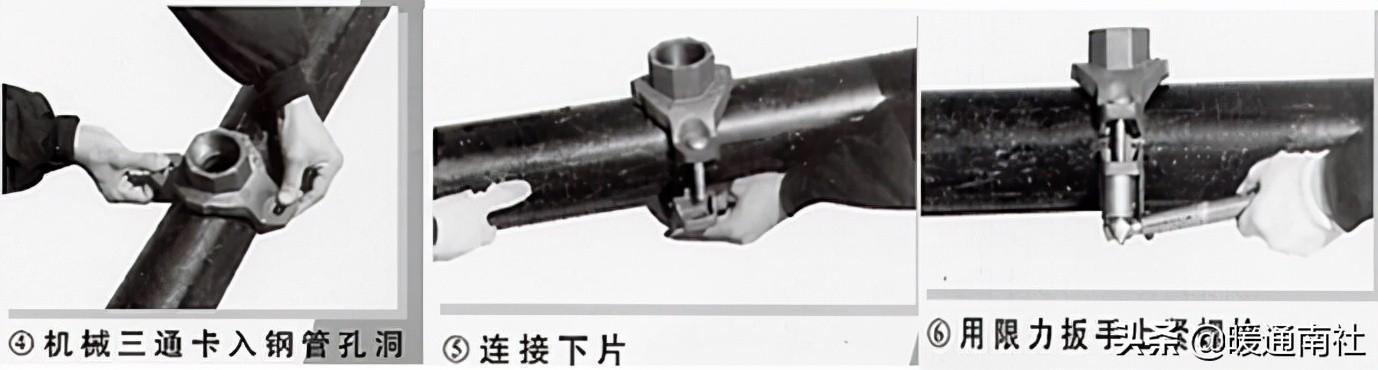

機械三通安裝要求與步驟：

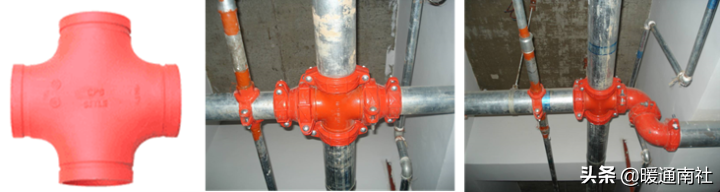

（4）機械四通的連接過程。

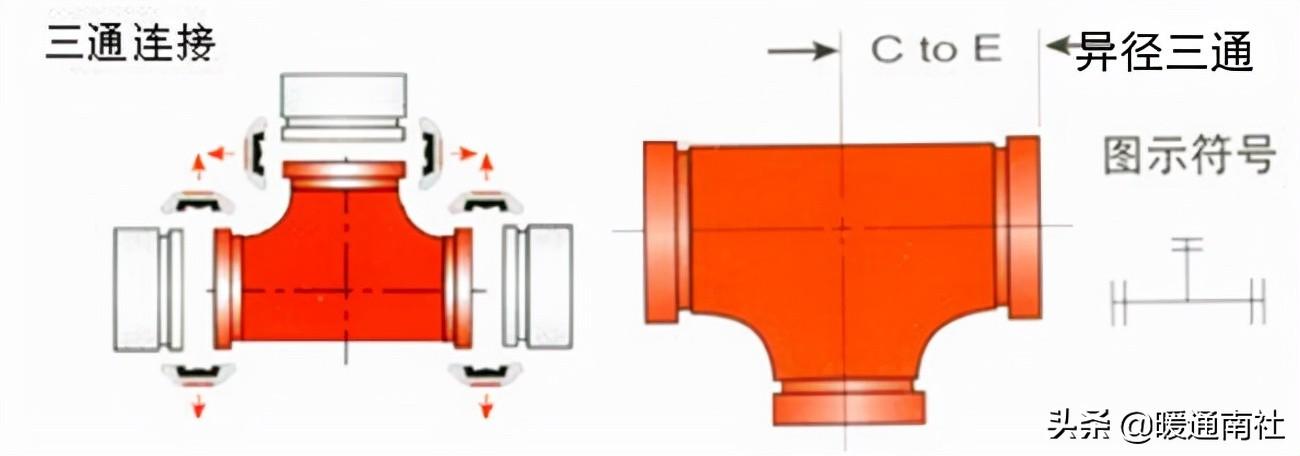

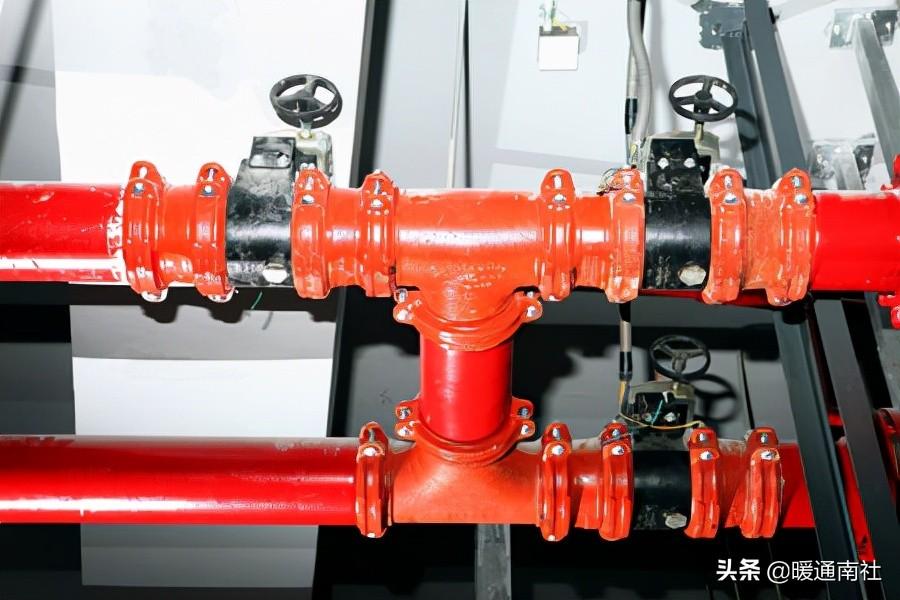

（5）三通的連接過程。
（6）同徑四通的連接過程。

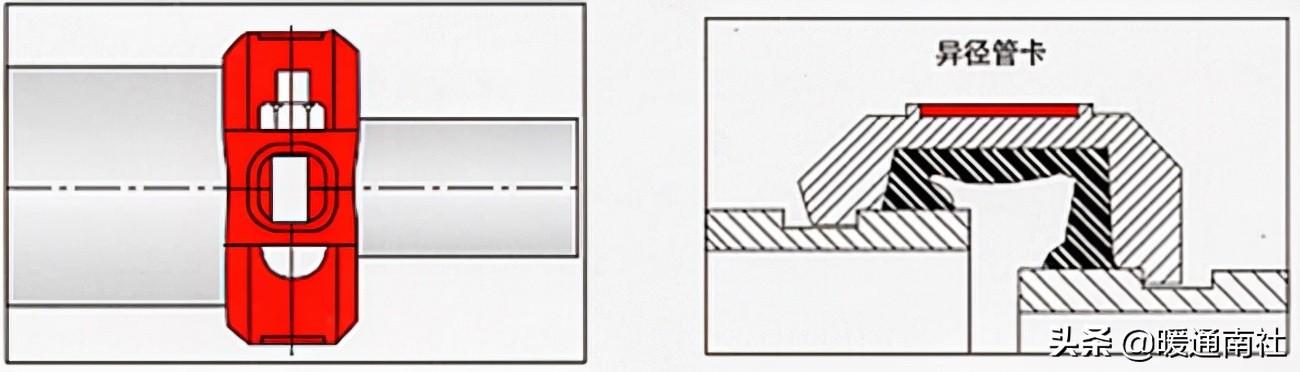

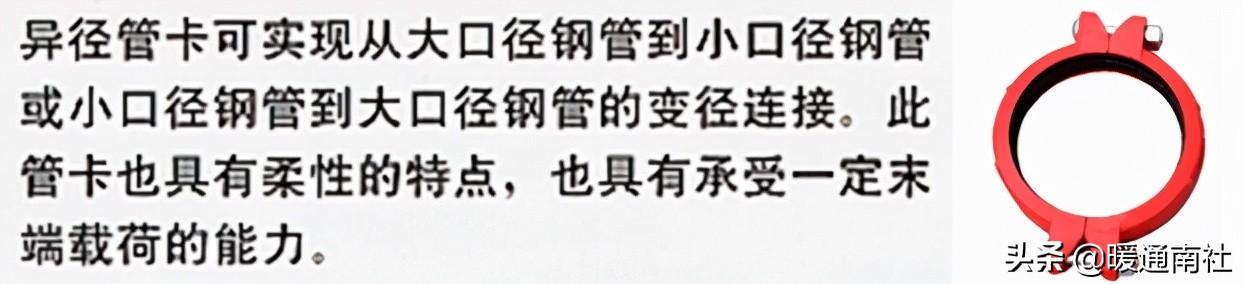

（7）同心異型管的連接過程。

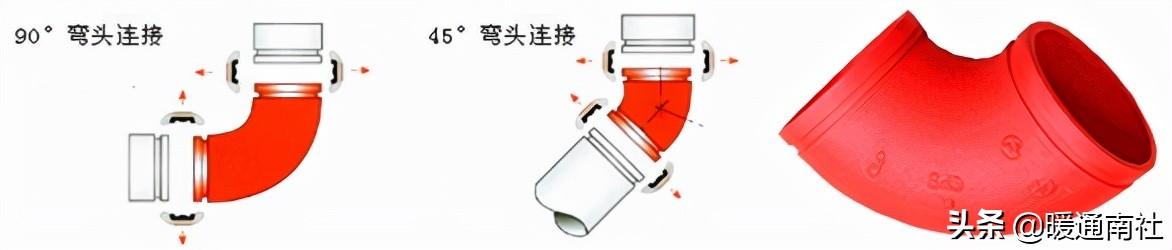

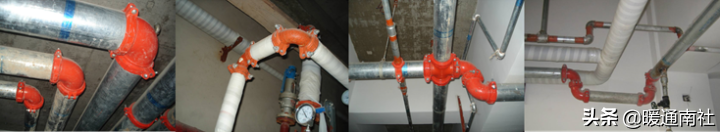

（8）彎頭的連接過程。
溝槽式管路系統較傳統的法蘭、焊接及螺紋連接相比，其優點：
1、安裝更加容易、簡便、快捷、可靠，大大提高施工進程；
2、安裝費用降低到最低限度，節省了工程的人工開資；
3、此系統具有柔性，可抗震、抗收縮膨脹的能力，安裝中允許鋼管有一定的相對偏轉錯位，適用于鋼結構主體建筑的變形，保證管道系統永不泄漏；
4、溝槽式管路系統也是最為方便的管路系統，可方便的拆卸或變換管道布置，減少維修人員及維修費用；
5、溝槽式管路系統無焊渣等污染管路，方便了管路的清潔。
本文來源于互聯網，暖通南社整理編輯。
