水表是用來記錄流經自來水管道中水量的一種計量器具。

2009年4月8日的國家質量技術監督檢疫總局又重新發布新標準JJG162-2009《冷水水表檢定規程》，于2010年4月30日實施，在2010年12月31日前為過渡期，2011年1月1日全部按照新標準執行。

《中華人民共和國國家計量檢定規程》JJG162-2007規程中定義水表用途：水表是一種測量流經封閉管道的清潔水體積的儀器，一般用于飲用水的測量。

水表的原理和結構組成：

水表的測量傳感器一般采用機械原理，也可以采用電子或電磁原理測量。采用機械原理的水表測量傳感器由一個或一組機械運動元件組成，在封閉管道中水流的直接推動下運動，用機械方式或其他方式將信號傳輸給計算器積算出所流過的水的體積，并用指示裝置顯示。

從以上所述我們就可以知道：水表至少包括測量傳感器、計算器（可包括調節或修正裝置）、指示裝置三個部分，各部分可組為一體，也可以安裝在不同位置。

水表專業術語：

水表：在額定工作條件下用于連續測量、記憶和顯示流經測量傳感器的水體積的計量儀表。

測量傳感器：水表中將被測水的流速或體積轉換成信號傳送給計算器的部件。

計算器：水表中接收來自傳感器和可能來自相關測量儀表的輸出信號，并將信號轉換成測量結果的部件。

指示裝置：水表中連續或按要求顯示測量結果的部件。

其他還有調整裝置、修正裝置、輔助裝置、預置裝置、相關測量儀表等。

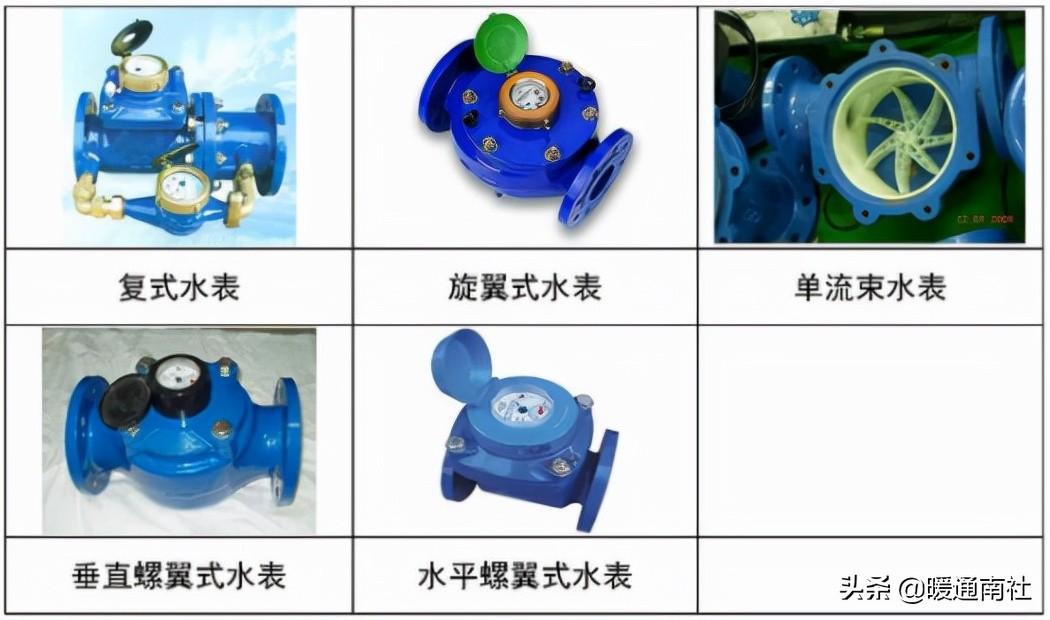

容積式水表：安裝在封閉管道內，由一些被逐次充滿和排放水的已知容積的計量室和憑借流動驅動的機構組成的一種機械式水表。有旋轉和塞式、圓盤式兩大類。一般用于小口徑，純凈水，計算等級高、靈敏度高、小流量計算能力強。

速度式水表：安裝在封閉管道中，由一個被水流速度驅動運轉的運動元件構成的機械式水表。不單指機械式水表，是速度式原理測水儀表的總稱，有螺翼、旋翼式、質量流量式、電磁式、超聲波式等。

單流束水表和多流束水表：由圍繞垂直于水流的軸線旋轉的渦輪轉子構成的一種速度式水表。如果是單股流束沖擊在轉子邊緣的某一處，則稱之為單流束水表；如果是多束流束同時沖擊在轉子邊緣的某幾處，則稱為多流束水表。（旋翼式水表）

管道式水表：利用水表端部的連接螺紋或法蘭直接安裝在封閉管道中的水表。（結構簡單、可靠，無可動部件，工作壽命長；無截流阻流部件，不存在壓力損失和流體堵塞現象。）

復式水表：由大水表、小水表和轉換裝置組成的水表，水量根據流量的大小自動流過小水表或大水表，或同時流過兩表。水表的讀數又兩個獨立的計算器給出，或者由一個計算器將兩個水表上的數值相加后給出。（由大口徑的可拆卸螺翼式水表、小口徑旋翼式水表和流量轉換裝置而成。）

同軸水表：一種可用集合管將其連接到管路的水表，在接觸面處，水表的進口、出口和集合管是同軸的。

螺翼式水表（伏特曼水表）：由圍繞流動軸線旋轉的螺翼轉子構成的一種速度式水表。分為水平螺翼式和垂直螺翼式兩大類。尤其可拆卸式水平螺翼式水表，由于具有計量范圍寬、零部件通用性強等特點，在巴陵公司內部得到廣泛運用。特性是：大口徑管道、流通能力大、壓力損失小。

計量單位：

體積：立方米，符號m3。

流量：立方米每小時或升每小時，符號m3/h、L/h。

水表的分類：

水表按計量等級可分為A、B、C、D四個等級。 其中A級最低，D級最高，由于A級表精確度和靈敏度低，現已淘汰。

目前我們公司使用的表大都是B級表。

在JJG162-2009《冷水水表檢定規程》新標準中，作了新的定義：水表計量等級重新分為1級和2級，1級最高。如水表上未標明計量等級的都為2級。

水表按口徑和用途可以分為：

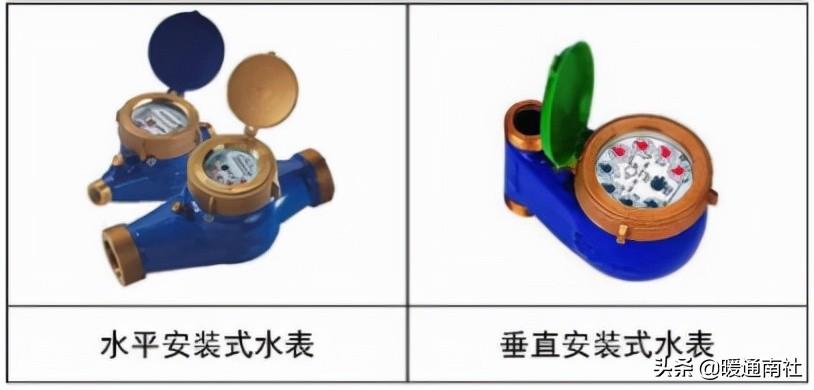

按安裝方式可分為：

按使用介質的溫度可分為：

按使用介質壓力可分為：普通水表壓力最高為1Mpa；高壓水表，最大使用壓力超過1Mpa。

按水表計數器形式可分為：液封水表，干式水表，濕式水表。

按水表顯示形式可分為：指針數字組合式水表，數字式水表，指針式水表。

按水表實用功能分為：

水表的通用技術要求：

表蓋作為輔助保護，如果水表指示裝置透明窗內側有可能形成冷凝，水表應安裝消除冷凝的裝置。

調整和修正：

1、水表可以安裝調整裝置和修正裝置。

2、如果這些裝置安裝在水表外，應采取封印措施。

安裝條件：

1、水表的安裝應使其在正常條件下完全充滿水。

2、如果水表的準確度可能受到水中存在固體顆粒的影響，應配備過濾器，安裝在其進口或在上游管線。

3、如果水表的準確度容易受到上游或下游管段的漩渦的影響（如由于彎頭、閥門或泵引起的），應按制造商的規定安裝足夠長的直管段，以滿足水表的最大允許誤差要求。如果以上資料均不明確，一般可以規定上游直管段不少于10DN、下游直管段不少于5DN，或者安裝等效的整直器。DN為水表標稱口徑。

標記和銘牌：

1、計量單位：立方米或m3；準確度等級；制造計量器具許可證標志和編號；制造商名稱和商標；制造年月和編號；

2、流向（在水表殼體二側標志，或者如果在任何情況下都能很容易看到流動方向指示箭頭，也可只標志在一側）。

3、允許壓力和溫度：

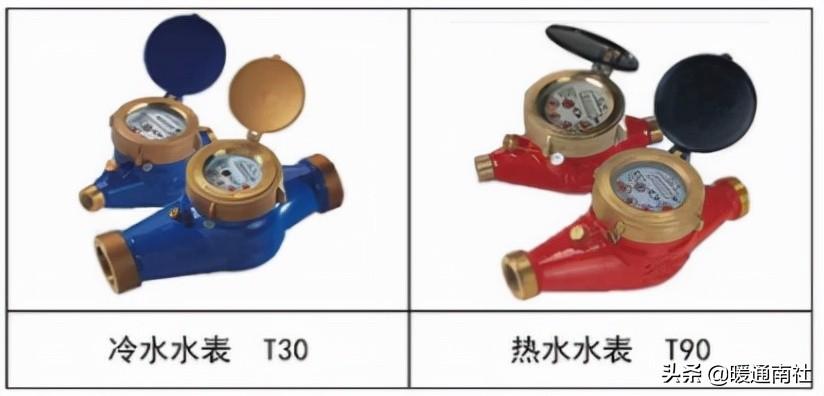

最大允許壓力如果超過1MPa，應標明（對口徑DN≥500mm水表，如果超過0.6MPa，應標明）；溫度等級：如果不為T30，應標明。銘牌上面沒有特別標明，我們可以認為允許溫度范圍為0.1℃至30℃范圍內。冷水水表一般只有T30或者T50，其余T70、T90、T130、T180為熱水水表。水溫應該選擇在水表的入口處測量。

4、安裝方式：如果只能水平或垂直安裝，應該標明（H代表水平安裝，V代表垂直安裝）

5、最大壓力損失：如果不為0.063MPa，應注明。

水表的計量原理與構造：

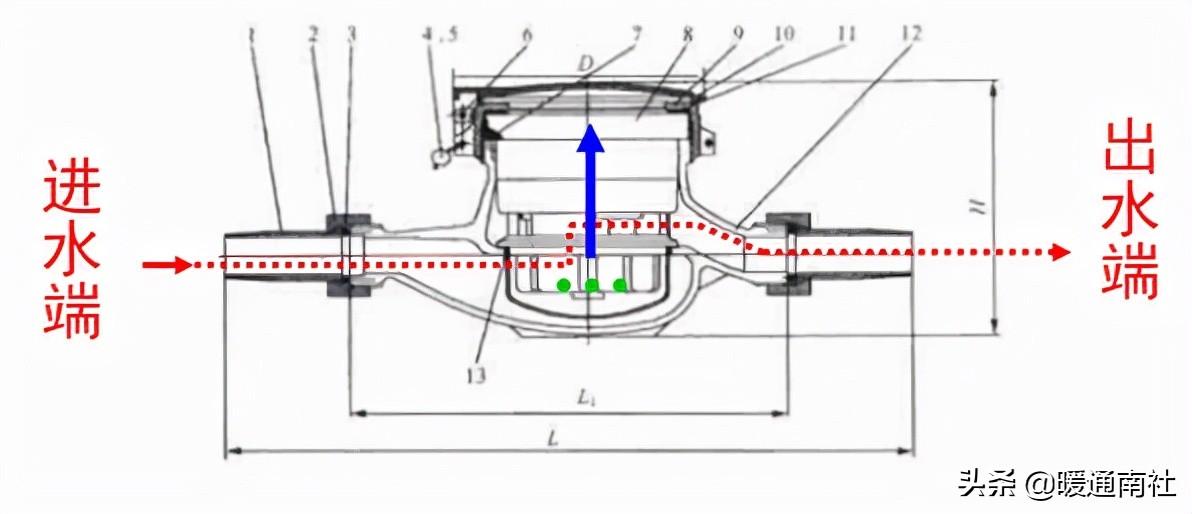

旋翼式水表的計量原理：

當水流經水表時，會帶動水表中的葉輪旋轉，葉輪通過齒輪帶動計數器齒輪旋轉，然后通過計數器面板的指針位置或字輪讀出水表累計水量。

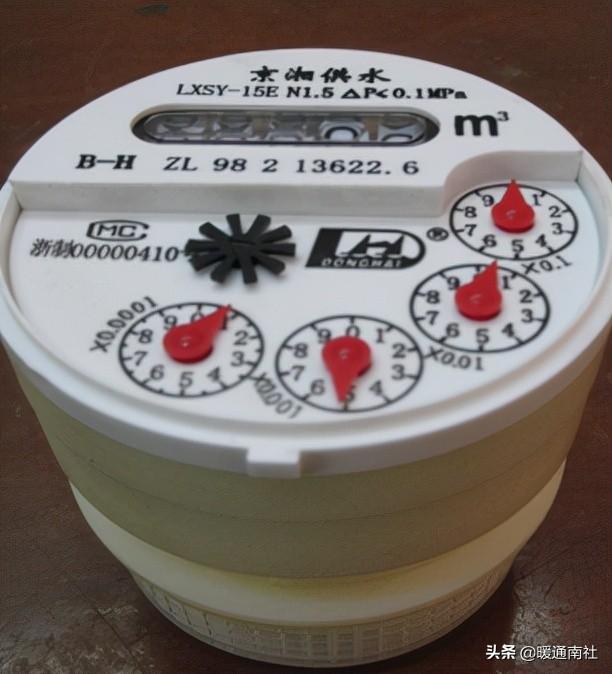

旋翼式水表機芯：

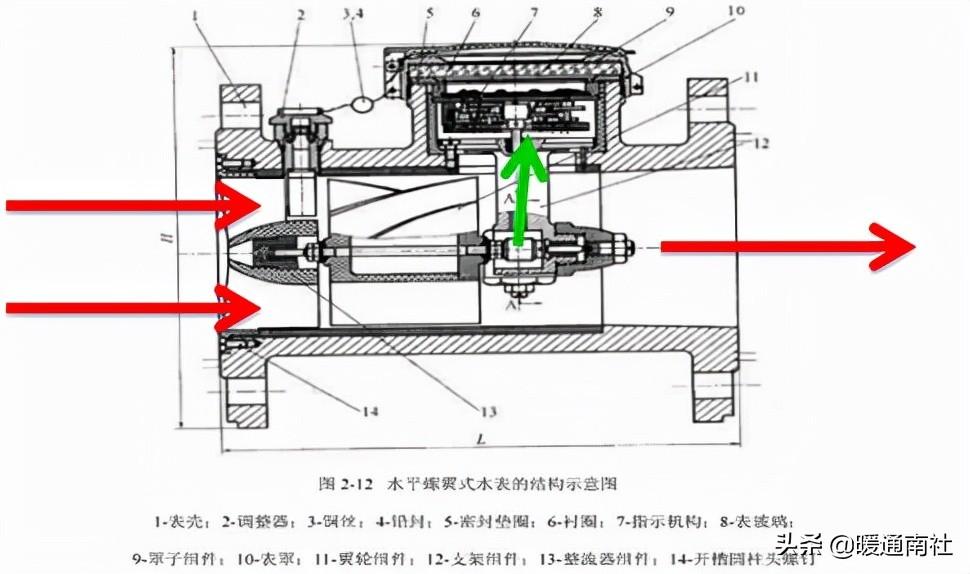

螺翼式水表的原理：

水平螺翼式水表是靠水流沖擊它的葉輪而帶動齒輪旋轉來計量的。

此類型水表都為A級表，現已淘汰。

垂直螺翼式水表結構示意圖：

特點：低進高出，壓損大。

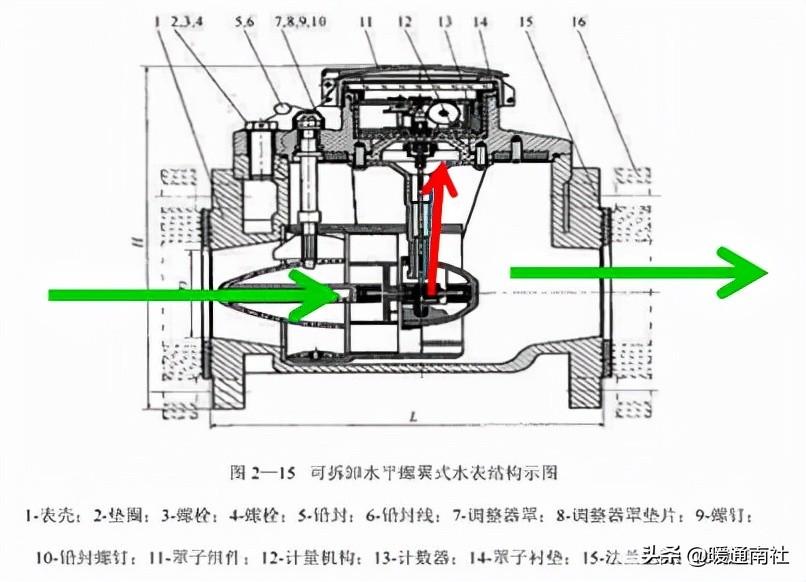

可拆式水平螺翼式水表結構示意圖：

特點：靈敏度比垂直式水表低，壓損低，流量大，維修方便，可在線維修、清洗。

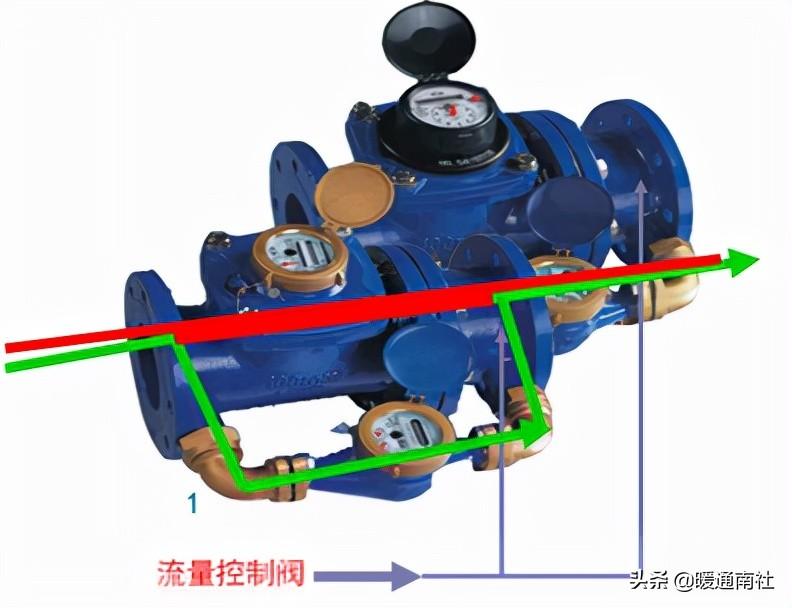

可拆式水平螺翼式復試水表：

特點：可在線維修、清洗。壓損水頭阻力略大，但彌補了普通可拆式水表靈敏度低的缺陷。又稱子母表。 當流速達不到額定流量時，大表是不會過水的，只有小表過水計量。當達到額定流量或超過小表的常用流量時大表自動打開，過水計量。此時兩個表同時過水計量。

當流速達不到額定流量時，大表是不會過水的，只有小表過水計量。當達到額定流量或超過小表的常用流量時大表自動打開，過水計量。此時兩個表同時過水計量。

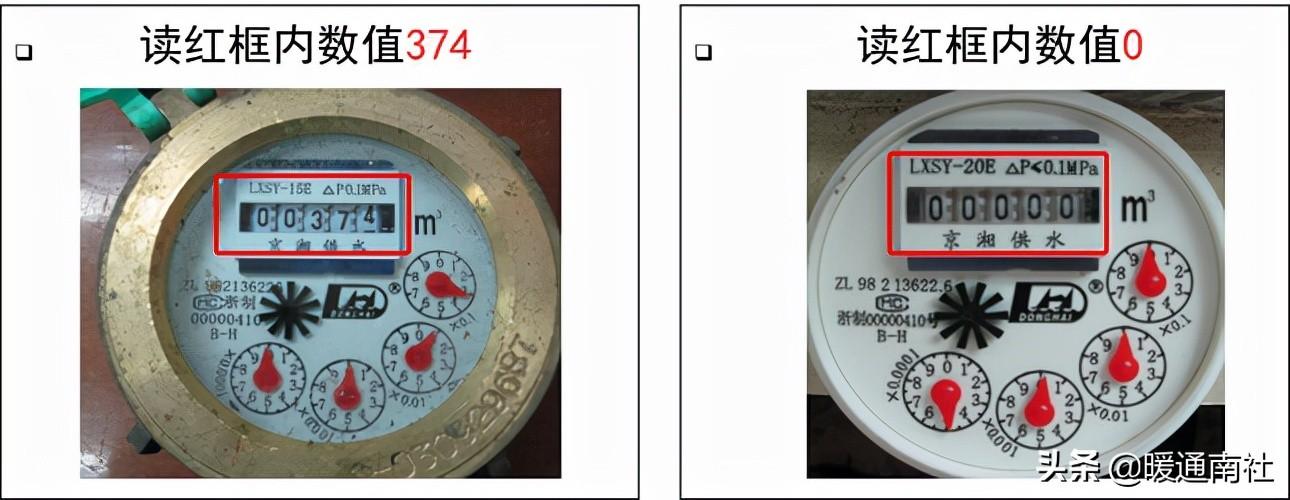

如何看水表讀數：

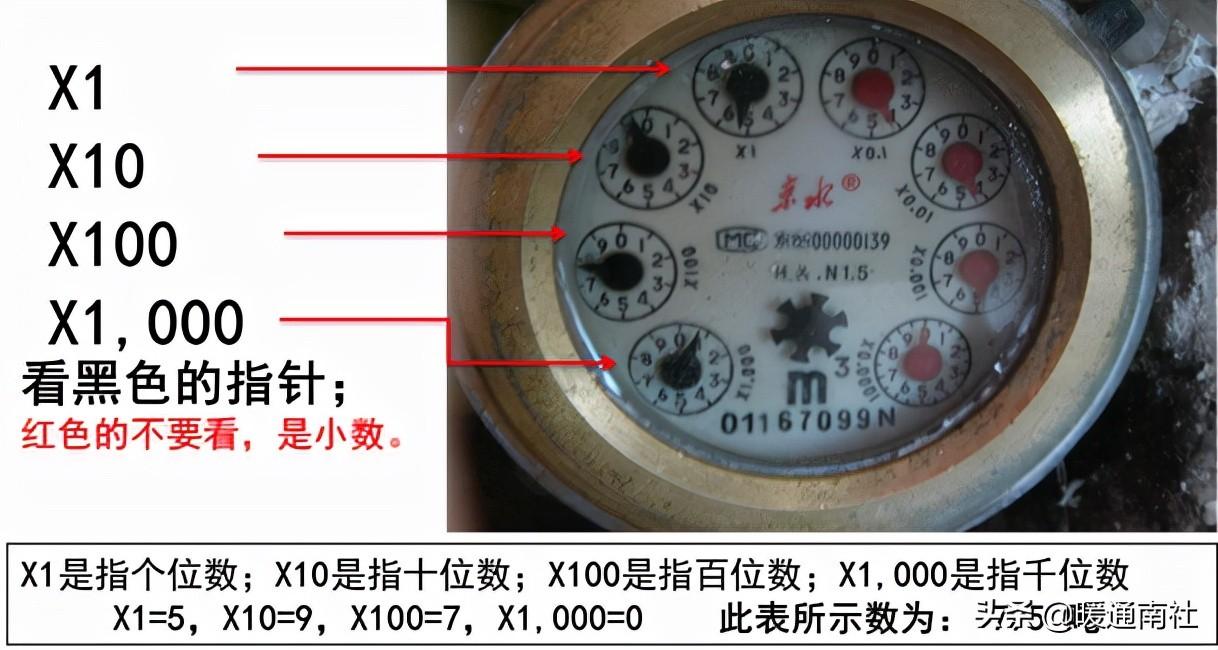

指針式水表：

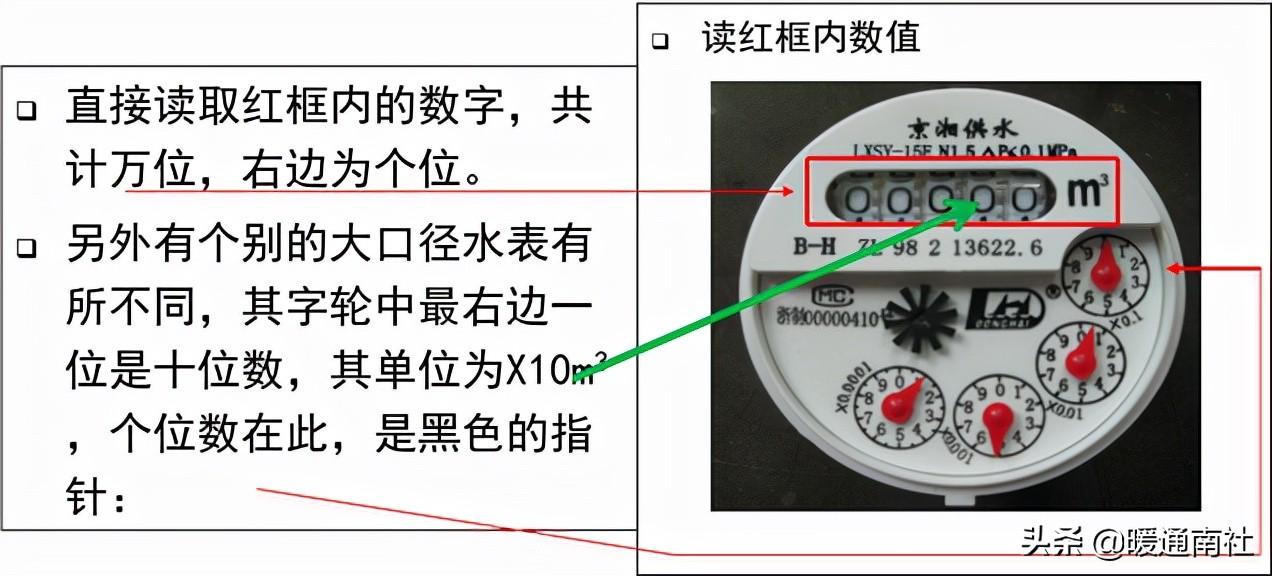

半液封式冷水水表：

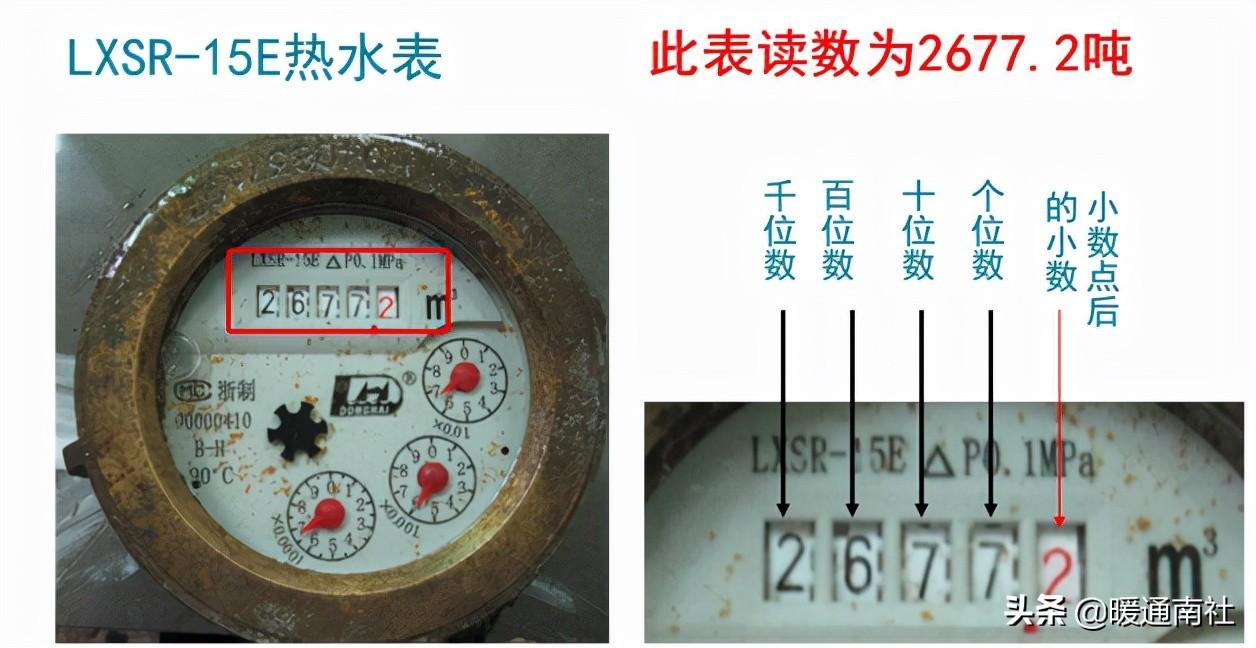

熱水水表讀數：

水表的安裝要求與維護：

1、水表在安裝前，要排空管道內的泥沙，以防堵塞水表；

2、要看清晰水表水流方向，防止裝反；

3、在安裝時，水表進水端直管長度不得低于10倍水表口徑的長度，出水端直管長度不得低于5倍水表口徑的長度；(例如：15mm的水表進水端直管長度即為15×10=150mm)

4、安裝位置應考慮避免在有腐蝕性的地方，排水不暢通的地方。

5、在安裝的水表后面應增加一個止回閥，以防止表后面管道中的水回流，而造成水表損壞或污染供水管網。

6、安裝時，還要考慮安裝伸縮節和過濾網；合理的水表位置，并砌好表井，預留合理的維修空間，做到防凍防淹；

7、水表安裝后不應受管子和管件引起的過度應力；

8、在水表安裝后要及時打好封鉛；

9、水平安裝的水表，讀數的面板必須面向上，嚴禁傾斜或倒立。

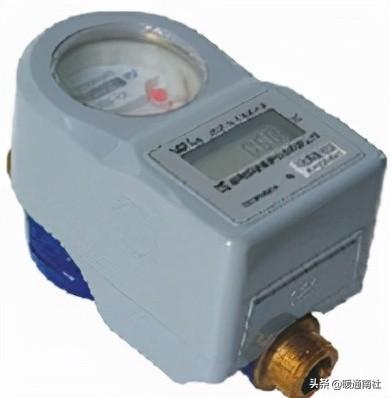

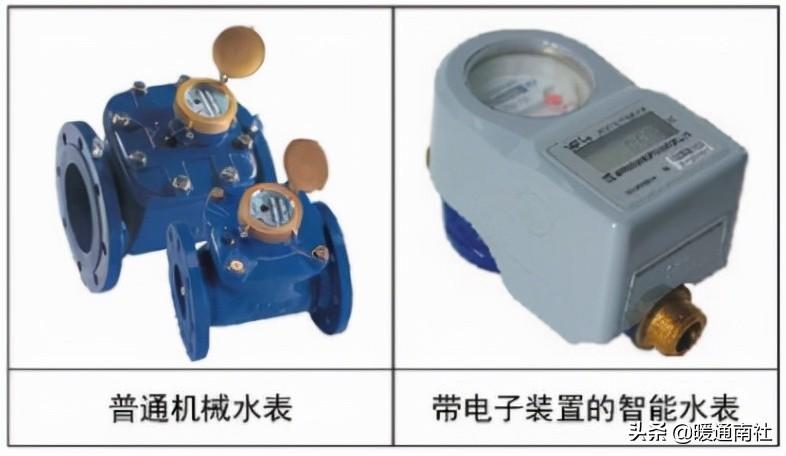

智能水表的安裝要求：

智能水表是在普通機械表上增加了電子控制電路和數據采集電路，故應防潮防浸水。在安裝時要考慮， 水表是否高于地面，嚴禁置水表于地下表井，還要做到水表井能排水、通風，保持表井干燥。

水錘是在突然停電或者在閥門關閉太快時,由于壓力水流的慣性,產生水流沖擊波,就象錘子敲打一樣,所以叫水錘。水流沖擊波來回產生的力，有時會很大，從而破壞閥門和水泵。水錘效應”是指在水管內部，管內壁光滑，水流動自如。當打開的閥門突然關閉，水流對閥門及管壁，主要是閥門會產生一個壓力。由于管壁光滑，后續水流在慣性的作用下，迅速達到最大，并產生破壞作用，這就是水利學當中的“水錘效應”，也就是正水錘。在水利管道建設中都要考慮這一因素。相反，關閉的閥門在突然打開后，也會產生水錘，叫負水錘，也有一定的破壞力，但沒有前者大。
