法蘭分類、墊片詳解
法蘭：
法蘭是工藝管道上起連接作用的一種部件。如管道與工藝設備連接，管道上法蘭閥門及附件的連接。采用法蘭連接既有安裝拆卸的靈活性，又有可靠的密封性。

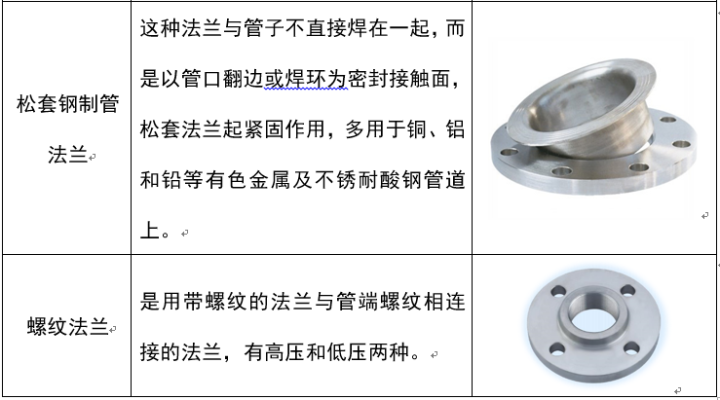

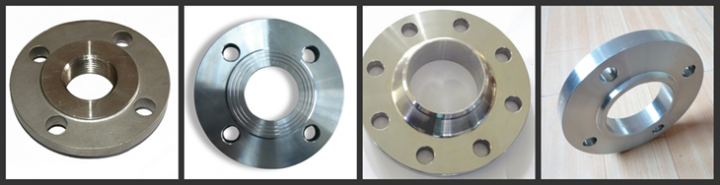

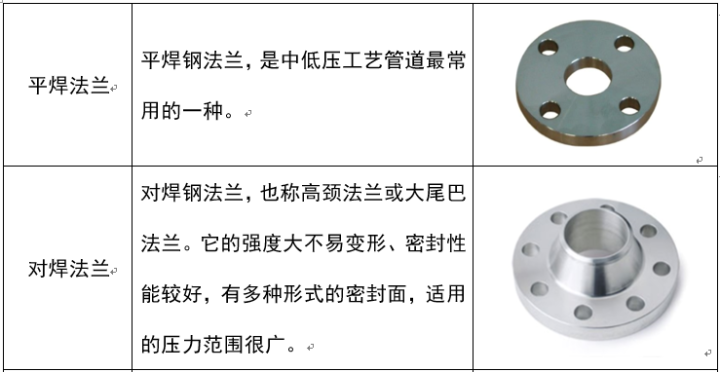

工藝管道所輸送的介質，種類繁多，溫度和壓力也不同，因此對法蘭的強度和密封，提出了不同的要求。為了滿足工藝管道安裝工程的需要，出現了很多種結構和壓力不同的法蘭。
法蘭墊片：

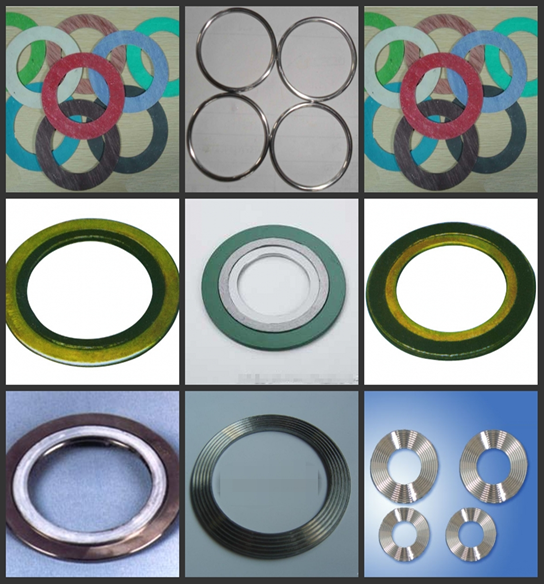

泄漏是管法蘭失效的主要形式，它與密封結構型式、被連接件的剛度、密封件的性能、操作和安裝等許多因素有關。墊片是法蘭連接的主要密封件，因而正確選用墊片也是保證法蘭連接不泄漏的關鍵。法蘭墊片根據管道所輸送介質的腐蝕性、溫度、壓力及法蘭密封面的形式選用種類很多。管法蘭墊片有非金屬墊片，半金屬墊片和金屬墊片。
橡膠石棉墊：
橡膠石棉墊以石棉纖維、橡膠為主要原料再輔以橡膠配合劑和填充料，經過混合攪拌、熱輥成型、硫化等工序制成。能適用于很多介質，如蒸汽、煤氣、空氣、鹽水、酸和堿等。橡膠石棉墊的厚度，各專業還不統一，通常用3mm厚。公稱直徑小于100mm的法蘭，其墊片厚度不超過2.5mm。
使用壓力，用于光滑密封面法蘭連接時不超過2.5MPa。工業常用的橡膠石棉墊有兩種，一種是耐油橡膠石棉墊，適用于溫度在200℃以下，公稱壓力在2.5MPa以下，輸送一般油品、液化烴、丙烷和丙酮等介質。高溫耐油橡膠石棉墊，使用溫度可達350～380℃。另一種是中壓橡膠石棉墊可使用于200℃，PN2.5MPa以下蒸汽、凝結水、水、空氣等介質。
橡膠墊：
橡膠墊，是用橡膠板制作的墊片，它有一定的耐腐蝕性，常用于溫度在60℃以下，壓力不超過1.0MPa，輸送低壓水，酸和堿等介質的管道法蘭連接，這種墊片的特點是利用橡膠的彈性，達到較好的密封效果，因此也常用于鑄鐵法蘭閥門的安裝上。暖通南社
纏繞式墊片：

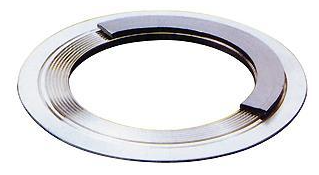

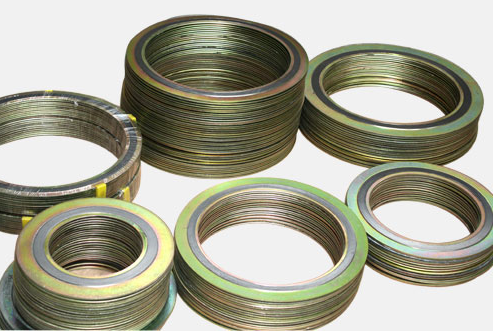

纏繞式墊片簡稱為纏繞墊，是用金屬鋼帶及非金屬填料帶纏繞而成。主要包括金屬纏繞墊片，石墨纏繞墊片，石墨金屬纏繞墊片，金屬石墨纏繞墊片，內外環纏繞墊片， 金屬石棉纏繞墊片，金屬四氟纏繞墊片等。這種墊片具有價格低、材料能被充分利用、密封性能較好的優點，適用的公稱壓力為4.0MPa以下，適用溫度范圍，08號鋼溫度可達450℃，0Cr13鋼帶制成的纏繞墊，使用溫度可達540℃。這種墊片多數用于光滑面法蘭連接，其密封面不用車水線。有的纏繞墊，還帶有定位環，是為了防止墊片偏離法蘭中心。墊片的厚度一般為4.5mm，直徑大于1000mm時，墊片厚度為6～7mm。定位環的厚度為3mm左右。金屬鋼帶材質有08號鋼、0Cr13鋼和1Cr18Ni9Ti鋼等；非金屬帶材質有特性石棉、柔性石墨、聚四氟乙烯等。
齒形墊：
齒形墊是用各種金屬制造，材質有普通碳素鋼、低合金鋼和不銹耐酸鋼等，其厚度為3～5mm。它是利用同心圓的齒形密紋與法蘭密封面相接觸、構成多道密封，因此密封性能較好，常用于凹凸式密封面法蘭的連接。最高公稱壓力可達16.0MPa，適用于工作溫度較高的部位，如0Cr13材質的齒形墊，其適用溫度可達530℃。
金屬墊圈：
金屬墊圈的種類很多，按形狀劃分有金屬平墊圈，截面積為橢圓形、八角形金屬墊圈和透鏡式墊圈。按制造材質分有低碳鋼、不銹耐酸鋼、紫銅、鋁和鉛等。
金屬平墊圈多用于光滑面平焊法蘭，承受的溫度和壓力較低。
橢圓形及八角形金屬墊圈，多用于梯形槽對焊法蘭，公稱壓力范圍為6.4～22.0MPa。雖然密封性好但制造復雜，要求精度高。
透鏡墊，因其截面形狀似透鏡而得名，密封性能好、在石油化工生產中，各種高溫高壓管道的法蘭連接，廣泛使用此種墊圈，常用公稱壓力范圍為16.0～32.0MPa。
金屬墊圈的使用有條原則，即墊圈表面的硬度必須低于法蘭密封面的硬度。
