PE管材加工技術難題及解決辦法
高密度聚乙烯（HDPE）管材，目前市場應用已十分廣泛，不僅在給水、燃氣輸送方面，而且在化工、疏浚、管道修復方面也廣泛應用。聚乙烯（PE）管材優異的焊接連接方式、衛生環保、耐腐蝕、低摩阻，工程造價低等優點，已為人們所共識。PE管材生產加工看似較為簡單，但從質量、成本、管材長期性能等方面看需要正確認識和提高PE管材生產技術和質量控制尤為重要。現將筆者二十幾年來的生產技術和質量問題總結如下。
1 管材壁厚控制

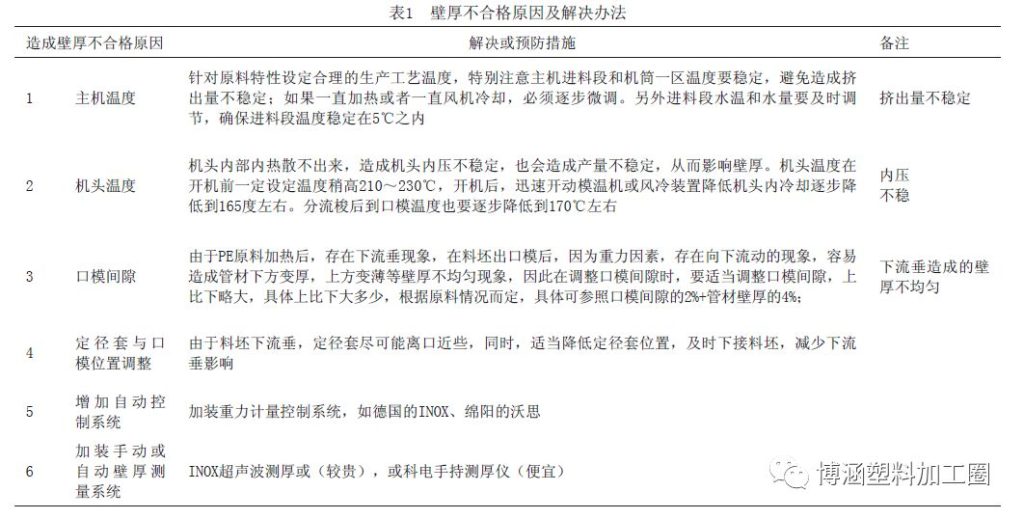

PE管材的壁厚問題涉及到管材的耐壓問題，管材的壁厚控制也涉及到生產成本問題。管材壁厚指標是管材質量控制的最重要的參數，壁厚不合格屬于產品質量嚴重不合格項目，因此對管材壁厚的控制至關重要。造成管材壁厚不合格的原因是主機的擠出量不穩定造成的，一方面是原料的熔體流動速率（MFR）不穩定不穩定，更重要的是生產過程的設備主機和機頭的溫度，另一方面是因為PE原料下流垂嚴重、機頭口模間隙不合適造成的。具體解決和預防措施見表1。
2 管材平均外徑控制

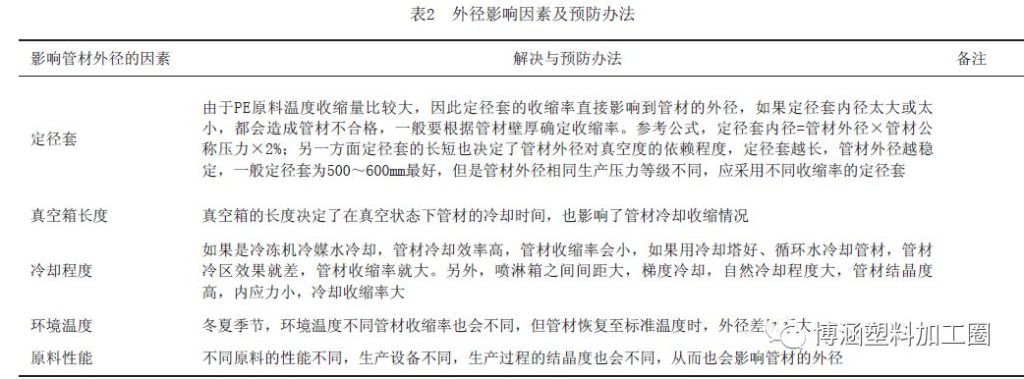

造成管材外徑不合格的原因很多，管材平均外徑不合格，會造成管材熱熔或電熔焊接時，無法保證焊接質量，甚至于因為錯口太大無法焊接，因此管材外徑控制也很重要，生產企業必須認真對待，一方面必須確保合格，符合國家標準，另一面要確保穩定，具體情況見表2。管材生產圓周（外徑）控制具有滯后性，等完全冷卻圓周或外徑定型后，需要幾個小時，有時會造成嚴重不合格品或廢品，筆者根據大量數據總結分析以及所學理論，形成如下圓周或外徑計算公式，利用該公式，可提前預知或測算真空槽后面圓周應該多大，管材完全冷卻后，管材外徑或圓周一定合格。公式如下：
式中：P為主機產量，kg/h；
DN 為管材公稱外徑，mm
L為生產線冷卻系數，針對每條線有基本固定的冷卻系數；
C為從管材在真空箱圓周直到管材完全冷卻下來后，管材圓周收縮量PE315線L約為6×10-4，PE630線L約為3.8×10-4。每個廠家生產線冷卻系數只要帶入一個規格，就可推算出冷卻系數為多少，其他規格直接使用該冷卻系數即可。
3 不圓度控制
管材生產過程容易出現管材不圓的現象，管材不圓，容易造成焊接困難，因此管材的不圓度問題也要注意。造成管材不圓度超標的因素，一方面管材半圓托板太少，不合格；另一方面管材圓度校正儀矯正不到位或者矯正過度。另外，造成管材不圓度超標的原因，關鍵還是壁厚問題，壁厚不均圓，也容易造成管材不圓，想辦法解決管材壁厚均勻度才是解決管材不圓度的根本問題；另外管材在生產過程中，由于噴嘴阻塞，冷卻不好。或者噴嘴噴水角度不合理，造成管材在生產過程中，冷卻不均勻，也是造成管材不圓度超標的主要原因。
另外，管材存放環境差，堆放太高，管材露天堆放，夏天地表溫度太高，在過應力作用下，就會造成管材橢圓度超標。
4 內壁溝槽
大口徑管材內壁開機時，容易出現內壁溝槽現象。造成內壁溝槽的原因，是管材下流垂造成的，機頭內部溫度太高，管材太厚蓄熱太多，造成管材冷卻不好，料坯下滑造成溝槽。解決措施仍然要降低機頭內部溫度，必要時降低主機速度，加大冷卻。
5 糊料現象
管材糊料多，管材出現糊料現象，是工藝溫度太高，或者原料加熱時間太長，造成原料老化，混配料炭黑含量高，原料耐溫較差，生產過程中必須注意原料加熱時間不要太長，同時加工溫度不要太高。生產結束后或者生產過程中斷時間久時及時降溫保溫，另外色母料不合格也容易造成糊料現象。
6 縮口現象
管材縮口現象、斷裂伸長率不合格、焊接面出現氣孔、管材彎曲嚴重，管材水點、管材波紋現象都是容易出現的生產現象。生產技術人員必須結合設備狀況、原料狀況，及時分析原因，透過現象看本質，才能不斷總結出原因，以便及時預防及時解決。
7 PE管材屈服強度、拉伸強度低
PE管材力學性能指標必須合格：屈服強度＞20MPa、拉伸強度＞16MPa生產所需原料配方必須符合相應要求。選用主料時，必須選用PE100級原材料，原料必須潔凈，不能添加任何回收料，也不能含有其他任何雜質，國內原料如上海石化YGH041或YGH041T、天津石化PN049、齊魯石化DGDB2480，國外原料如北歐化工HE3490等。另外生產過程添加黑色母時必須混合均勻，色母料必須選用管道專用，甚至于薄膜級黑色母料，炭黑含量2%~2.5%，炭黑分散必須＜3級。另外，生產溫度與工藝，必須確保塑化效果好。只有這樣，才能確保管材本體屈服強度、拉伸強度強度高。
8 PE管材的耐開裂應力能力
PE管材在運輸、施工中，管材的表面必然會造成不同程度的劃傷，有些情況下甚至于非常嚴重。劃傷深度不得超過管材壁厚的10%，但是管材在使用過程中，可能有小小的劃傷，會造成管材應力集中，從而造成管材破裂。因此在原材料選用和原料配方、以及生產工藝設定時，必須確保管材塑化良好，PE管材內分子鏈的各向同性，決不能造成各向異性；分子交聯度不能降低；不能因剪切造成分子鏈斷裂或低分子析出，造成分子量分布不合理。另外，目前國內外也有專門的抗劃痕專用原料，如PN-049RC、YGH041RC就是理想的專用料。
9 結束語
PE管材加工過程經常出現的一些問題，筆者結合工作經驗，對生產中出現的如壁厚不合格，不圓度超標，外徑不合格、內壁溝槽、糊料等現象進行分析并提出解決辦法。
參考文獻
[1] 樊新民，車劍飛. 工程塑料及其應用[M]. 第2 版，2016.
[2] 王玫瑰，徐百平. 塑料擠出成型技術.2011.
[3] 李紅元，李斐隆. 塑料管材與加工，2012.
[4] 劉敏，王加龍. 塑料擠出成型，2009.
[5] 劉西文，楊中文. 塑料擠出工（中、高級）培訓教程[JM].2013.
[6] GB/T13663-2000 給水用聚乙烯管材標準[S].
[7] GB15558-2015 燃氣用埋地聚乙烯管道系統[S].
來源：勘探開發
作者：張云愛
相關新聞
-
給水管道使用的閥門有哪些？
給水管道閥門是控制和調節管道內介質流動的設備，應用范圍廣泛，按照其用途和結構特點可以分為以下幾種類型。 1. 截止閥 截止閥是用于截斷和通暢給水管道的設備，一般安裝在主管道上。其結構特點是只能用于全開或全關狀態，不能進行流量調節，是一種雙向密封的閥門。 2. 調節閥 調節閥是用于調節管道內介質流量的設備，一般安裝在支管道上。其結構特點是可以進行流量調節，調節范圍較廣，是一種單向密封的閥門。 3. 止回閥 止回閥是用于防止介質倒流的設備，一般安裝在管道上游。其結構特點是只能允許介質在一個方向上流動…
-
給水鑄鐵管道DN100改造，鋪設PE40管道，計算每米單價費用指標
給水鑄鐵管道DN100改造，鋪設PE40管道，計算每米單價費用指標 砌筑給水檢查井內徑700mm，外徑1108，墊層外挑50mm，不含給水管及閥門水表安裝。 鋪設PE管道不扣檢查井所占長度。 一、PE給水管管槽開挖 1、管槽開挖以直線為宜，槽底開挖寬度為DN+0.30m。遇到管道在地下連接時，應適當增加接口處槽底寬度，管道槽底寬度不宜小于DN+0.50m，以方便安裝對接為宜。 2、管道埋設時最小管頂覆土深度應符合下列要求：①埋設在車行道下時，不應小于0.80m。②埋設在人行道下時，不應小于0.6…
-
ppr管材低溫脆性定義及注意事項
對于大多數消費者來說，有關PPR水管的冷脆性的知識并不太了解。由于一些商家的錯誤宣傳，甚至覺得這是PPR水管質量差的表現，好的PPR水管不會由于冷脆破裂。那么真實的情況是不是這樣呢？我們應當如何看待PPR水管的這一現象？ 什么是PPR水管的冷脆性 在氣溫較低的情況下，尤其冬季，PPR管材的剛性增強，而柔韌性降低，表現為管材整體變脆，這就是PPR水管的冷脆性。 PPR管為什么存在冷脆性 PPR是無規共聚聚丙烯，也就是我們所說的Ⅲ型聚丙烯。它是由丙烯單體和少量乙烯單體在加熱、加壓和催化劑作用下無規共…
-
聚乙烯（PE）管材安裝注意事項
近年來，隨著我國向節能型社會發展的需要，以及人們生活質量不斷提高，衛生意識的增強，對生活用飲用水的水質的要求也日益提高，新型的塑料管材以其優越的性能在城市供水中得到了廣泛的運用，尤其是高密度聚乙烯管材（HDPE）以其耐腐蝕，內壁光滑，流動性好，不結垢，重量輕，安裝方便，使用壽命長，環保衛生，漏損低等優點，得到快速發展。在其使用過程中，管材接口焊接質量的好壞是關系到管道使用壽命的長短以及是否漏水的管件因素。但是，近期新聞中發現在某些地方施工中，由于施工不按規范操作，不注重施工質量，出現了一些漏水事…
-
PSP鋼塑復合管在給水方面優勢在哪里?
在沒有PSP鋼塑復合管之前，給水通都是使用塑料管或者鋼管。自來水公司由于要把水送到千家萬戶，所以需要給水加壓。而普通的塑料管由于其塑料的材質無法承受太大的壓力，自來水公司就只能使用鋼管，但時間一長鋼管出現了生銹，腐蝕的很嚴重，就會造成污染。 我們都知道PSP鋼塑復合壓力管是一種新型金屬與塑料復合的優質管材，是以優結構的P—S—P（塑—鋼—塑）的五層復合結構的鋼塑復合壓力管。拋棄了鋼管容易生銹、易污染、不輕便、使用壽命短和塑料管強度低、膨脹量大、易變形等缺陷。保留了鋼管和塑料管具有隔氧性好、抗沖擊…
-
干貨：阻氧型鋁合金襯PE-RT管材的核心技術分析
阻氧型鋁合金襯PE-RT管外管為6063鋁合金管，內管為PE-RT熱塑性塑料管，是由預應力復合材料制成的兩層結構管。因此，在生產鋁合金包覆塑料復合管時，要掌握“陽極氧化”，“預應力”和“表面處理”三項核心技術，這是保證產品質量的關鍵。接下來我們詳細了解一下這三種技術。 一、阻氧型鋁合金襯PE-RT管材-陽極氧化技術 如果阻氧型鋁合金襯PE-RT管未進行陽極氧化處理，則會導致嚴重腐蝕。因此，涂有鋁合金的塑料復合管要從根本上解決鋁合金外管的防腐問題，以提高防護性能，裝飾性和實用性，電化學處理(陽極氧…
