非開挖用改性聚丙烯（MPP）電纜護套管標準比對分析
1 行業背景
高壓電力電纜護套用非開挖改性聚丙烯（MPP）管，是以聚丙烯樹脂為主體，添加其他聚烯烴、少量抗氧劑、提高壽命所必須的穩定劑以及有利于提高護套管力學及加工性能的添加劑等而形成的一種穩定的復合材料所生產的管材，具有高強度、耐高溫、耐高壓、絕緣性優越、耐腐蝕、抗沖擊、抗老化、抗斷裂、連接性能可靠、安裝便捷、可抵御地震災害、使用壽命長等特點
2 標準技術指標比對

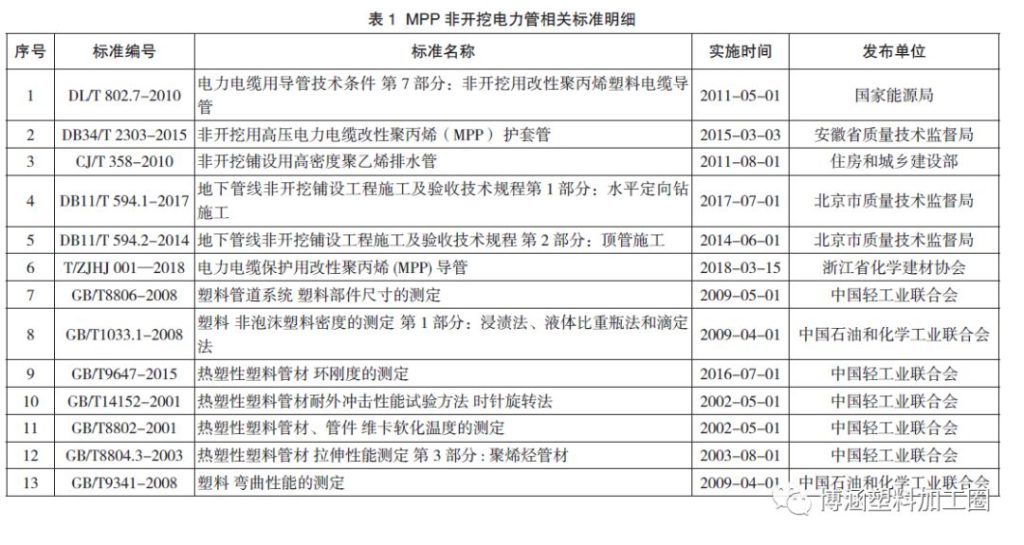

2.1 國內現有非開挖電力管相關標準及施工規范目前，非開挖改性聚丙烯（MPP）管暫無國家標準，行業內采用比較多的是行業標準DL/T 802.7-2010、以及現行有效的省地方標準DB34/T 2303-2015 和團體標準T/ZJHJ 001—2018，個別的生產企業也都制定了自己的企業標準。眾多標準中存在著很多相同點和指標各異的地方，于是將現階段常用的標準做比對分析，現將相關標準統計見表1。

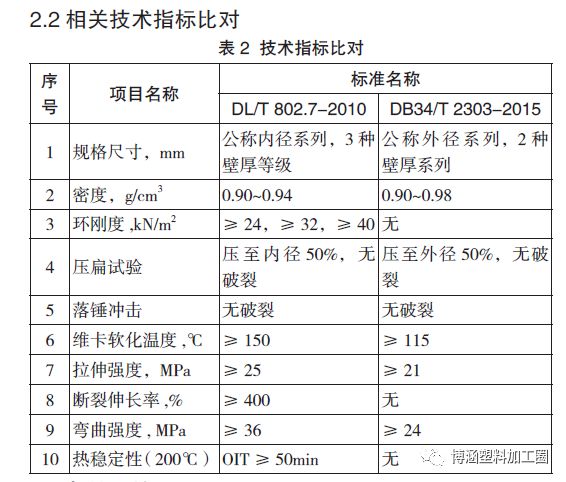

2.3 歸納總結
綜上表格所述, 現對標準中的相同點和不同點總結如下：
（1）相同點：兩個標準從產品名稱的定義和產品的范圍上大致相同，從產品性能考察角度看，涉及的指標也基本一致。通過標準中的技術要求基本可以有效地進行產品質量控制。標準編制也充分地考慮了設計、施工、生產、使用、檢測等多方面的因素。
（2）不同點：規格尺寸方面分類方式有所不同，安徽省地方標準以公稱外徑進行尺寸分類較為合理實際，因現有管材的生產方式均采用擠出成型，各種類型塑料管材的標準中大部分采用外徑定型，生產企業也基本采用固定的定型套進行尺寸控制，此處采用外徑定型便于統一檢測標準和生產工藝，也更便于生產企業所接受。
（3）材料性能指標方面，行業標準相較于安徽地標也要求更為嚴格，在原材料的配方把控和質量成型方面也提出了更高的要求；從源頭上控制管材的用料水平和產品質量。原料的選擇對于管材最終能達到的性能是極其重要的。
（4）力學性能方面，行業標準各項指標均高于安徽省地標要求，主要體現在：
①環剛度是非開挖管抗外壓負載能力的綜合參數，為了保證管材在外壓負載下安全工作，環剛度的選擇是設計中的關鍵之一，作為埋地3~6 米的非開挖電纜管需要承受來自路面和土壤的動載荷和靜載荷的壓力，該指標的設置有十分重要的意義。通過標準比對發現安徽省地標并沒有對環剛度有指標要求，僅涉及了壓扁性能且低于行業標準要求。
②維卡軟化溫度旨在考察管材在高溫環境下的硬度和抗沖擊性能，在條件苛刻的地下土壤層環境中，高標準嚴要求對于管材的壽命和后期維護有很重要的保障作用。
③拉伸強度和斷裂伸長率旨在考察管材在非開挖施工情況下，在地下土壤層中抗拖拽的性能，該指標的優劣將直接影響非開挖施工中的完成進度和施工效果。
3 對于國內現行標準狀況的建議
鑒于非開挖用改性聚丙烯塑料電纜導管標準限量及方法的不同，同一檢測方法在技術要求上的出現的差異，為了促進我國非開挖用MPP 電纜管標準體系建設，使得標準更好地與國際接軌，提出以下建議:
①統一管材的規格尺寸采用公稱外徑，并根據環剛度的型號等級進行壁厚分類，并在標準中明確不同環剛度等級管材的建議使用范圍；
②加強管材對于熱穩定性的考察，參照現有給水管材標準要求，氧化誘導時間提高至測試溫度210℃。且增加管材在老化性能方面的技術要求，即考察管材老化試驗之后的力學強度保留率；
③增加電力管道對于摩擦性能或惡劣條件下抗拉性能的考察，充分地保障管材的使用耐久性；
④在充分保證工程質量的前提下，為實現管材高性能低消耗的基礎上，適當?shù)卣{(diào)整拉伸強度、斷裂伸長率、彎曲強度的指標。
4 總 結
總而言之，當務之急是梳理我國非開挖電纜管領域的相關標準，逐步規范我國產品標準中對非開挖電纜管各指標的限量要求，規范同一檢測方法間的技術差異。及時制定非開挖電纜管的國家標準，提升我國非開挖電纜管的標準規范性和實用性。
