管徑的表示方法有哪些【圖片】
1、管徑的單位應為mm（毫米）
2、管徑的表達方法應符合下列規定：
水煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管等管材，管徑宜以公稱直徑DN表示；
無縫鋼管、焊接鋼管(直縫或螺旋縫)等管材，管徑宜以外徑D×壁厚表示；
銅管、薄壁不銹鋼管等管材，管徑宜以公稱外徑Dw表示；
建筑給水排水塑料管材，管徑宜以公稱外徑dn表示；
鋼筋混凝土(或混凝土)管，管徑宜以內徑d表示；
復合管、結構壁塑料管等管材，管徑應按產品標準的方法表示；
當設計中均采用公稱直徑DN表示管徑時，應有公稱直徑DN與相應產品規格對照表。
3、管徑的標注方法應符合下列規定：

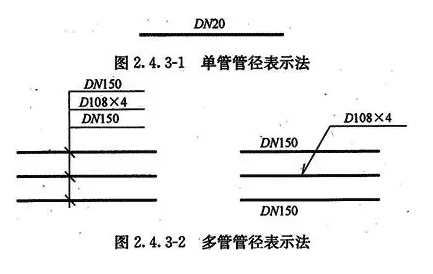

單根管道時，管徑應按圖2．4．3-1的方式標注；
多報管道時，管徑應按圖2．4．3-2的方式標注。
因為單位有公制(mm)及英制(inch)的區分，所以有下列的稱呼方法。以公制(mm)為基準，稱DN(metricunit)以英制(inch)為基準，稱NB(inchunit)。
