消防給水系統：水錘消除器如何安裝
在各類建筑消防設施中，諸如常見的消火栓系統、自動噴水滅火系統、泡沫滅火系統，其滅火劑主要是水或水的混合物等流體，在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，導致破壞供液管網的穩定性、消防水泵的安全性，很容易影響建筑消防設施正常使用功能。相關系統在安裝時采用水錘消除器（也稱水錘吸納器），在無需阻止流體流動的情況下，可有效的消除水錘具有破壞性的沖擊波，從而對建筑消防設置起到保護之目的。
本文就水錘消除器就常見問題，引述一些觀點，不妥之處，敬請批評指正。
一、常見問題
1、未設水錘消除止回閥或水錘消除器；
2、消防水泵供水高度超過24m時，未采用水錘消除器。
3、水錘消除器安裝在水泵出水總管水流方向控制閘閥或止回閥前端。

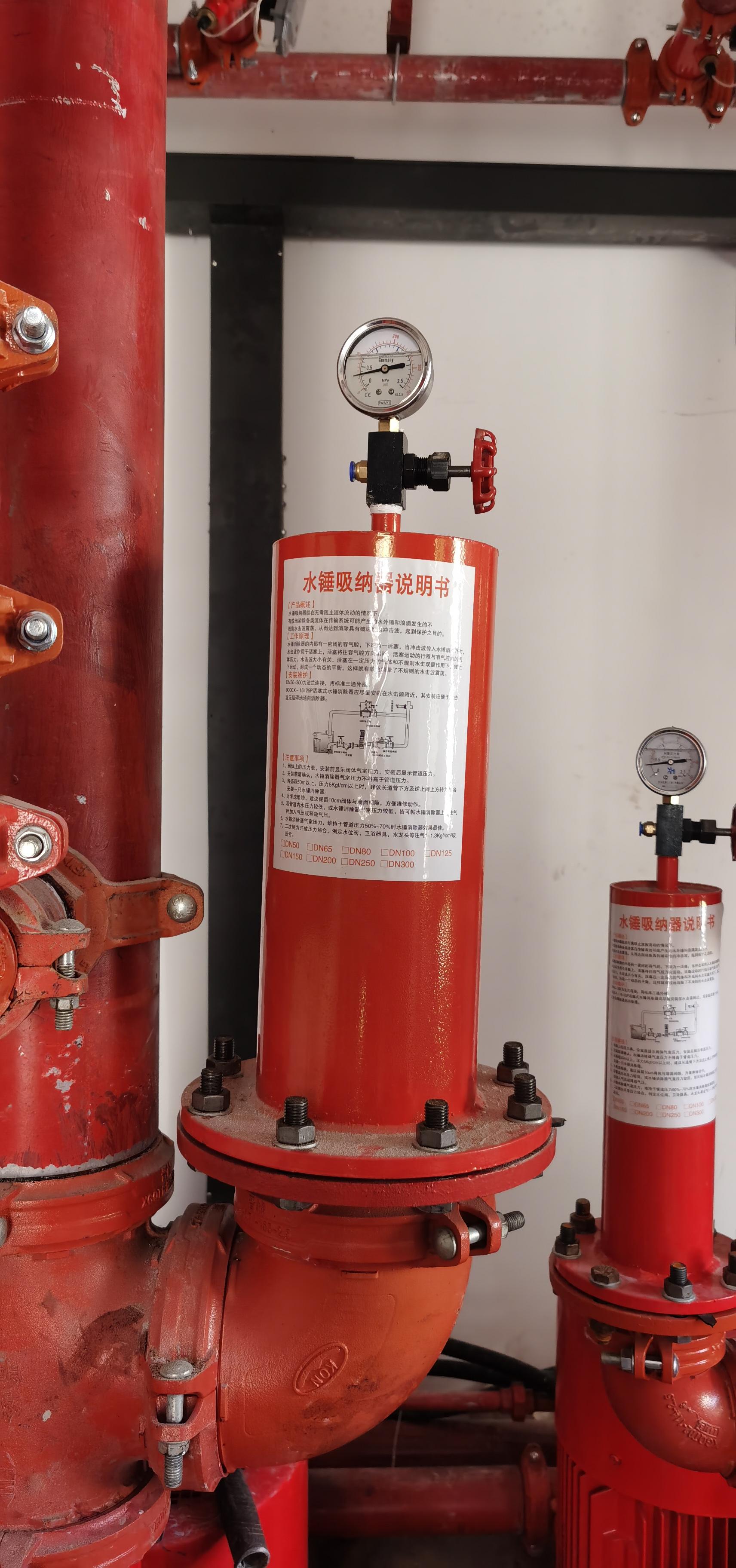

4、活塞式水錘吸納器立式安裝。
二、規范依據
《消防給水及消火栓系統技術規范》GB 50974-2014第8.3.3條：消防水泵出水管上的止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24m時，應采用水錘消除器。當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。
三、安裝位置
《<消防給水及消火栓系統技術規范>GB 50974-2014實施指南》5.5.11要點說明：按新版《建規》（GB 50016 2018版本）中第8.3.3條，消防供水高度超過24m時，應采用水錘消除器。水錘吸納器應設于水泵出水管的閘閥后面。水錘吸納器的型號可查相關產品樣本。
因此，水錘消除器的安裝位置為：
1、水錘消除止回閥：出水水流方向總管閘閥后端。
2、水錘消除器：出水水流方向總管閘閥、止回閥后端。
四、水錘消除器的選型和安裝方式
根據水錘吸納器應用技術規程CECS 425-2016：

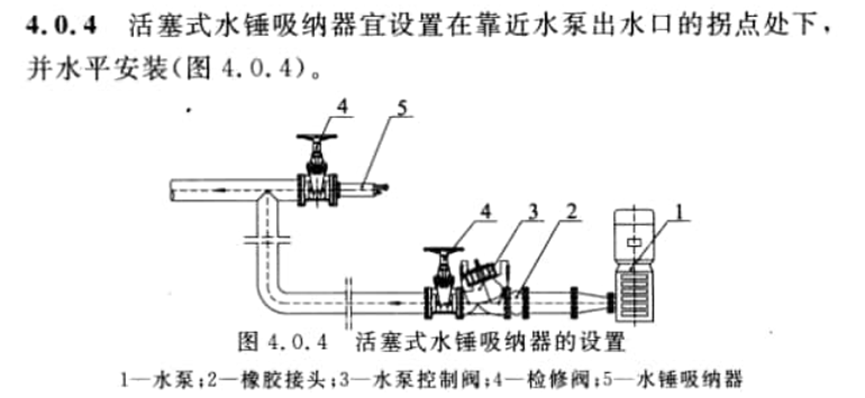

4.0.4活塞式水錘吸納器宜設置在靠近水泵出水的拐點處下并水平安裝（圖4.0.4）。

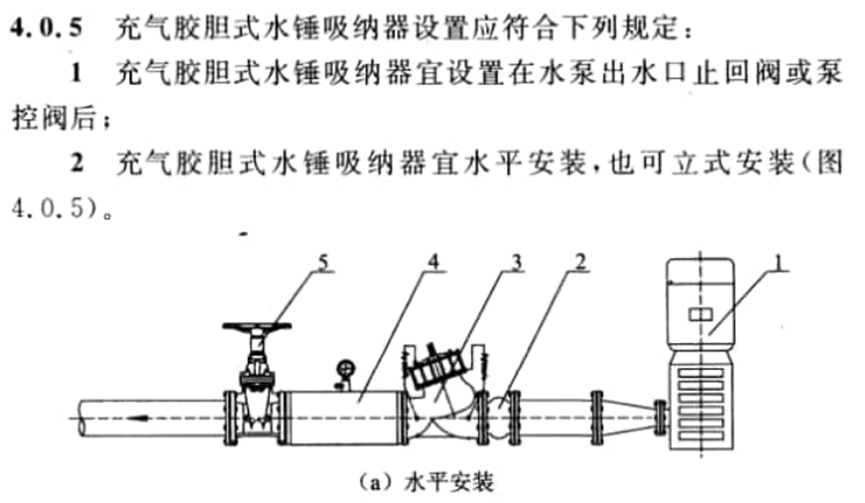

4.0.5充氣膠膽式水錘吸納器設置應符合下列規定:
1 充氣膠膽式水錘吸納器宜設置在水泵出水口止回閥或泵控閥后;

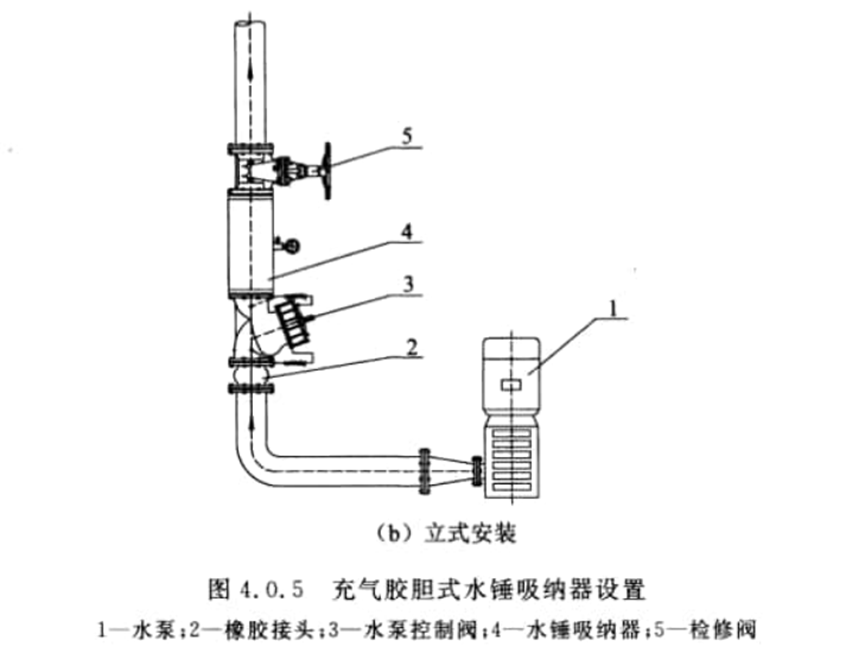

2充氣膠膽式水錘吸納器宜水平安裝，也可立式安裝（圖4.0.5）。
4.0.6不充氣膠式水吸器設置應符合下列規定:
1 不充氣膠膽式水錘吸納器應安裝在供水管的配水橫管末端最后兩個用水器具支管接出點之間;

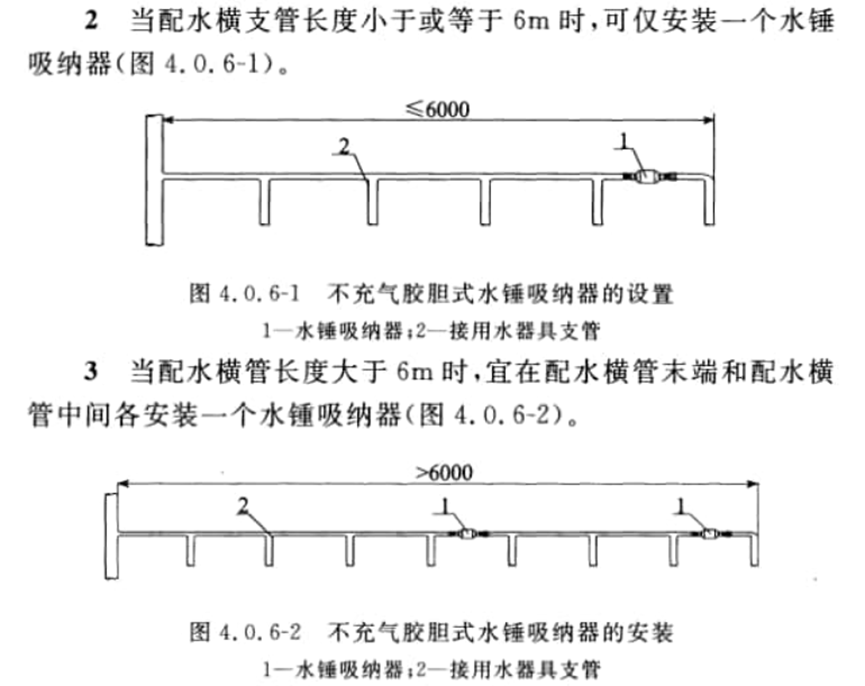

2當配水橫支管長度小于或等于6m時,可僅安裝一個水錘吸納器（圖4.0.6-1）。
3當配水橫管長度大于6m時宜在配水橫管末端和配水橫管中間各安裝一個水錘吸納器（圖4.0.6-2）。
五、注意事項
1、水錘消除器應安裝在水泵出水總管水流方向止回閥或控制閥后，不得安裝在止回閥前。
2、水錘消除器可以每臺消防泵對應安裝1個，也可以在靠近水泵的管網上每套系統安裝1個。
