同層排水的3種形式
（1）降板式
設計施工技術要點
①降板的高度一般采用30~40cm，方可滿足橫管安裝坡度。
②做局部降板時，采用專用配件連接排水支管與立管，可能滿足管道安裝和排水橫管的坡度需要。
③重視做好防水施工，降板層和地面層都應做好防水施工。
④注意考慮沉箱的排水，對于降板沉箱內的積水可在降板處設置側排地漏，排除污水，避免降板區域內積水，地漏外部應包扎過濾網，避免固體顆粒通過地漏排至管道中。
優點
①給排水管道布置在降板中，衛生間無明顯管道，衛生潔具布置靈活，排水噪聲對下層干擾較小，施工也較方便。
②衛生間樓板不被衛生器具管道穿越，發生漏水的幾率比較小，發生漏水或檢修時，不影響下層住戶使用。
缺點
①結構降板處理增加造價，同時用填充材料填平降低空間，增加荷載，增加住戶裝修成本。
②下沉板內的積水不易排出。
（2）不降板式
不降板的同層排水，即把排水管敷設在衛生間地面上或將排水橫管設在外墻。
1、排水管敷設在衛生間地面上
設計施工技術要點
此系統中地漏設置是難點，解決方法是緊靠立管處設置地漏，地漏存水彎設在管井內。淋浴器、浴缸的出水口須設存水彎，須將淋浴器或浴缸墊高少許。
優點
該方式最主要的優點即不用降板。
缺點
①坐便器必須用后出水式，選型有局限性，須將淋浴器或浴缸墊高少許，故對使用有一定影響。
②衛生間的布置必須與建筑平面密切配合，衛生潔具應盡量布置在同一側墻上或相鄰側墻面，有一定局限性。
③側出口地漏排水的水力條件不好，衛生條件較差。
2、排水橫管設在墻外
設計施工技術要點
①將排水立管、排水橫支管和專用通氣管布置在墻外，污、廢水室內分流，坐便器的污水排水管單獨穿出墻外與排水立管連接，其余的潔具、地漏、洗滌等廢水排水可分別穿出墻外后接排水橫支管，經共用水封再與排水立管連接。
②墻外的橫支管的安裝高度可以盡可能保持與潔具（尤其是排水口較低的潔具如浴缸地漏）排水口的落差。
③地漏采用側出口地漏。
優點
①可做到衛生間內所有排水管均不外露，整潔美觀。減少排水管道噪聲對室內住戶的影響。衛生間可不做吊頂，節約二次裝修費用。
②易于發現滲漏點。
缺點
①有地域限制，僅限在無冰凍期區域使用。
②因排水管道穿過建筑外墻，故對預留孔洞精度的要求較高，施工較麻煩，易產生位移和誤差。
③所有排水管道均安裝在外墻面上，給管道維修帶來有一定困難；管道布置對建筑美觀有一定影響，一般應布置在建筑凹字空間內。
④對衛生潔具要求均靠外墻布置，有一定局限性。排水管道穿過建筑外側，管道穿外墻的防水處理工作量大。
（3）隱蔽式
設計施工技術要點
①應采用污廢水合流系統，衛生器具應盡量布置在同一側墻面上，當不能做到時，也應布置在相鄰墻面。
②在便器應采用掛壁式坐式大便器，沖洗水箱應采用薄管形或超薄型隱蔽式水箱，按照我國現行政策，坐工大便器應采用節水型，沖洗水箱的沖洗水量不超過6L，用兩檔沖洗。
③排水管材宜采用聚乙烯管，不得將給水管管件用于排水管系，接口采用對口焊接，以改善水力工況，減少水流噪聲和節省空間尺寸。
④衛生器具排水支管宜分別獨立接入排水立管，盡量減少橫管長度，排水橫管應保證充滿度，橫管坡度不宜過大。
⑤不設地漏或少設地漏，設置地漏時可采用側排地漏或采用高度較矮的新型地漏。
⑥管道隱蔽前應做管道通水試驗和灌水試驗。
優點
①衛生間平面布置靈活。
②管道和水箱隱蔽，簡潔美觀。
③衛生間排水支管不穿越樓板，解決了排水橫管表面凝水、滴水問題，也相應提高了室內凈空高度，有利于防火，更便于堵塞后的維護和清通。
④有效地降低因排水而形成的水流噪聲，創造了住宅的安靜環境。
⑤支架牢固，安裝方法穩妥可靠，衛生器具使用穩固。
⑥適用于住宅、公共建筑的衛生間、賓館客房和體育建筑。
缺點
較難設置地漏。
每一種施工方法都有其局限性，適用范圍也是各不相同，在使用時一定要慎重選擇。
相關新聞
-

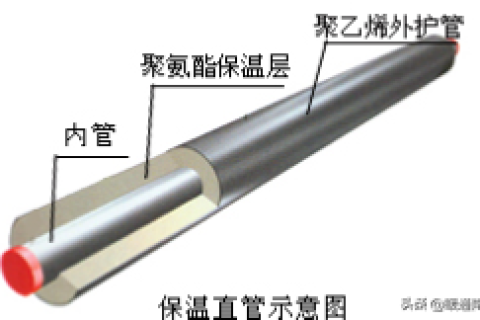

保溫管技術應用
