金屬管道設計總結
各行業金屬管道介質參數級別道介質參數級別：
石油化工行業管道：
低壓管道 公稱壓力不超過2.5MPa，中壓管道公稱壓力4-6.4MPa，高壓管道公稱壓力10-100MPa。
城市燃氣管道：高壓管道：壓力為1.6-4.0 MPa；次高壓管道：壓力為0.4-1.6 MPa；中壓管道：壓力為0.01-0.4 MPa； 低壓管道：壓力為＜0.01MPa。
城鎮供熱管網：蒸汽設計壓力≤1.6MPa，設計溫度≤350℃。
城鎮給排水管道：入戶壓力不小于0.28MPa，最低處靜水壓不宜大于0.45MPa。
鍋爐產生的蒸汽壓力：
低壓鍋爐（P≤2.5Mpa，T≤400℃）；
中壓鍋爐（2.5Mpa＜P≤6Mpa，400℃＜T≤450℃）；
高壓鍋爐（6Mpa＜P≤14Mpa，460℃＜T≤540℃）；
超高壓鍋爐（14Mpa＜P≤17Mpa，540℃＜T≤570℃）；
亞臨界壓力鍋爐（17Mpa＜P≤18Mpa，540℃＜T≤570℃）；
煙風管道：屬于低壓力等級，主要考慮有無耐腐蝕。
脫硫脫硝管道：屬于低壓力等級，主要考慮耐腐蝕。
除了城鎮供暖和鍋爐蒸汽管道選擇受溫度影響比較大、煙風及脫硫脫硝管道需考慮耐腐蝕等之外，其他管道選擇均可以只考慮壓力因素限制。
各現行標準中管道材質、管徑壁厚選擇規定：
低中壓鍋爐用無縫鋼管GB3087-2008,鋼號10/20優質碳素鋼；
外徑10-824，壁厚1.5-78；P≤3.9MPa，適用于制造低中壓鍋爐、過熱蒸汽管、沸水管、水冷壁管及機車鍋爐用過熱蒸汽管、大煙管、小煙管和拱磚管等。
高壓鍋爐用無縫鋼管GB5310-2008,優質碳素鋼、不銹鋼、合金鋼；外徑22-530，壁厚2-70；適用于制造高壓的蒸汽鍋爐和管道。
高壓化肥設備用無縫鋼管 GB 6479-2013,10、20、合金鋼及不銹鋼；
外徑14-273，壁厚4-40；用于-40℃-400℃、10-32MPa的化工設備和管道。
輸送流體用無縫鋼管 GB/T 8163-2008 ，10、20G及合金鋼；
外徑16-630，壁厚2.5-75；輸送流體用一般無縫鋼管。
低壓流體輸送用焊接鋼管 GB/T3091-2015,Q195、Q215、Q235、Q275、Q345。
外徑6–1626，適用于水、燃氣、空氣、采暖蒸汽等低壓流體輸送用。
發電廠汽水管道設計規范DL/T5054-2016，碳素鋼、Q245、Q345、合金鋼。
適用于火力發電廠范圍內汽水金屬管道設計,不適用于給排水管道、消防水管道和直接空冷機組大口徑薄壁排汽管道的設計。
發電廠油氣管道設計規程DL/T5204-2016，不銹鋼管。
脫硫脫銷用管道，管道一般采用20號碳鋼無縫鋼管，
脫硫脫銷管道襯里采用丁基橡膠，厚度4mm。
煙風煤粉管道DL/T 5121-2000；一般采用Q235，送粉管道也可選10號鋼。
適用于煙道、風道、原煤管道、制粉送粉管道。
壁厚選擇為煙道5mm；風道3-4mm；原煤管道和金屬小煤斗8mm；制粉送粉管道3-10mm（各段管道分別有詳細要求）；防爆門短管5mm、引出管3mm。
各行業金屬管道材質選擇：

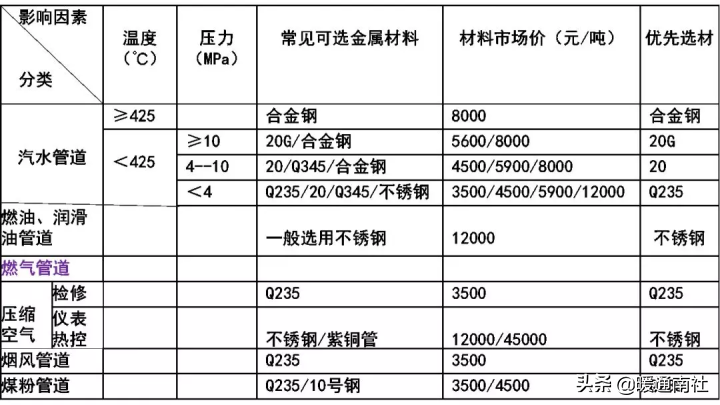

電力行業金屬管道：
注：燃氣管道選材可參照城鎮燃氣管道選材。

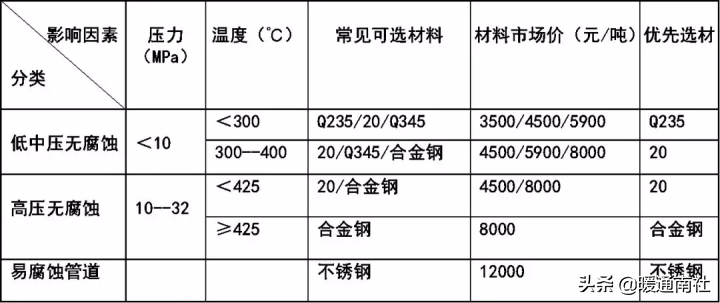

石油化工行業金屬管道：
注：石油化工行業管道的選材，尤其是對于易腐蝕管道，除了金屬材質，橡膠、塑料、玻璃管、陶瓷管、石墨管等使用的也比較多。

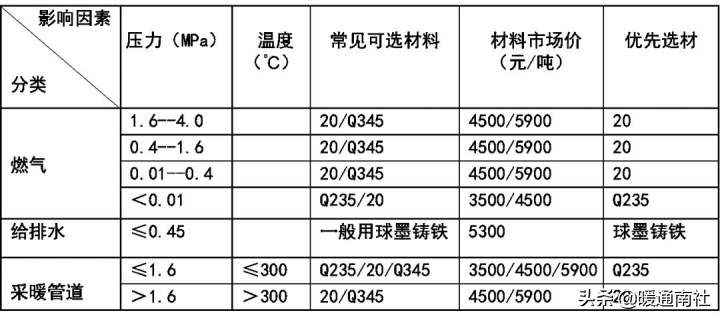

市政行業金屬管道：
注：城市燃氣管道≤4.0MPa，城鎮供熱管道≤1.6MPa，城鎮給排水管道≤0.45MPa，均可視為一般低壓力管道。
市政給排水管道的選材中，也會用到塑料管道、鋼筋混凝土管道、鋼管。
一般壓力等級管道管徑和壁厚的選擇對比：
下面對各行業中常見的管道材質和典型壓力級別（溫度300℃以內）下，針對最小管徑壁厚的選擇進行簡單的舉例對比。
電廠燃氣管道可參照城鎮燃氣管道。
電廠風煙煤粉管道壁厚選擇為煙道5mm；風道3-4mm；原煤管道和金屬小煤斗8mm；制粉送粉管道3-10mm（各段管道分別有詳細要求）；防爆門短管5mm、引出管3mm。
石油化工行業有腐蝕的管道一般采用不銹鋼材料，具體的壁厚選擇應該根據管道外徑、工作壓力、工作溫度、管道材質、使用年限、介質與材料的腐蝕情況等綜合考慮。
常見金屬管道材質的市場價位：
碳素鋼（Q235），市場價約3500元/噸，推薦使用溫度-20℃到300℃；
優質碳素結構鋼（10/20），市場價為4500元/噸,溫度-20℃到425℃；
優質碳素結構鋼（20G），市場價為5600元/噸,溫度-20℃到425℃；(20G性能好，對有害雜質、內部缺陷、檢驗標準比的要求更嚴格)。
低合金高強度結構鋼（Q345），市場價5900元/噸，溫度-40℃到350℃；
合金結構鋼，市場價8000元/噸，不大于650℃；
不銹鋼304，市場價12000元/噸，-196℃到645℃，主要用于易腐蝕管道；
球墨鑄鐵，市場價5300/噸，-25℃到180℃。
相同材質的管道，管徑規格不同的情況下，單位重量的價位也會有所不同。尤其是合金鋼種類比較繁多，12000元/噸為最常見的合金鋼304的價位，種類不同價位差距比較大。
此外，不同材質和規格的管道單位長度重量差距很大。比如相同長度和規格的球墨鑄鐵管和Q235鋼管相比，Q235鋼管的工程造價要明顯高于球墨鑄鐵管。因此，在考慮工程造價的時候應當計算單位長度管道的造價或者用總的耗材重量來計算總的工程造價。
