PE給水管斷裂伸長率案例分析

盡管使用新料生產給水管，但斷裂伸長率問題一直是困擾我們早期水管生產的一個問題，自PE100級水管料生產開始其不穩定性長期存在。隨著國產PE100級原料不斷調整使用，隨著水管生產量的不斷增大，斷裂伸長率不合格的問題更為明顯，該不合格現象主要表現為：

1、同一管材不同的位置取樣做斷裂伸長率試驗，結果的值差異很大，大的700%-800%，小的只有100%-200%，導致不合格；

2、整體斷裂伸長率的結果都不高，在300%-400%之間晃悠，導致不合格。

導致斷裂伸長率不合格的各方面因素，找出關鍵的原因并加以改善直至完全解決。文章將從具體分析的各方面加以展開。

1、 工藝控制與人員操作分析

分析：該問題需要引起關注，工藝的調整不能過于隨意，尤其是加工溫度必須在一定的范圍內進行調整。結合塑料加工特性，過低或過高的加工溫度會對管材的性能造成一定的影響。

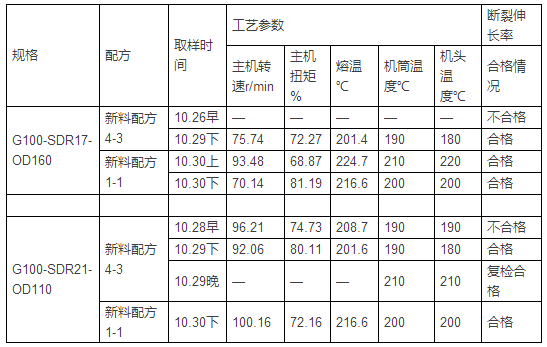

在溫度合理范圍內，我們做了試驗對比：

另外我們還在實際生產中作了多次試驗分析對比，在加工外觀正常的情況，性能方面未見有明顯改變。當工藝溫度調整超過一定范圍，在實驗過程中也發現由于管材外觀不好導致斷裂伸長率受到影響的情況，但該現象只是極少數。上表中對G100-SDR17-OD160 、G100-SDR21-OD110兩個規格進行了較大幅度的工藝調整，但工藝調整是在合理范圍內進行的?？偟膩砜磳嗔焉扉L率影響不大。

通過數據的比較分析，工藝在一定的的范圍情況下，影響不足以造成斷裂伸長率大面積的出現波動和不穩定，初步判斷在車間操作人員部分時候隨意調節工藝的情況下可能存在一些影響，但應該不是導致PE100給水管斷裂伸長率大幅度波動的最主要因素。

2、 取樣方式、試驗設備和試驗人員操作分析

取樣方式：剛開機時取樣和開機正常生產1小時之后取樣。

分析：可能存在一些影響，尤其是在原料配方發生變化的情況下，重新開機生產取樣的情況下，由于料性的變化和交接段的原因，剛開機的取樣不足以代表后續配方管材的性能。

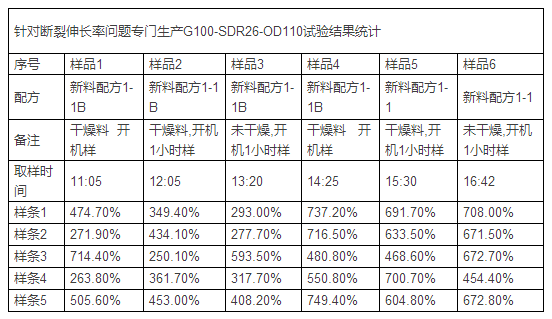

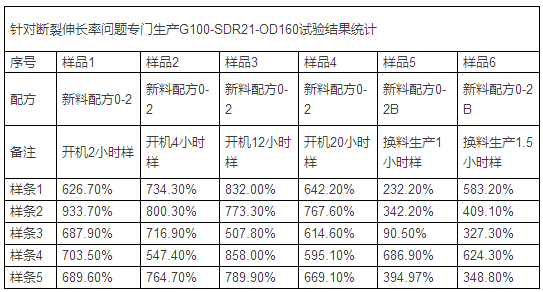

試驗情況：

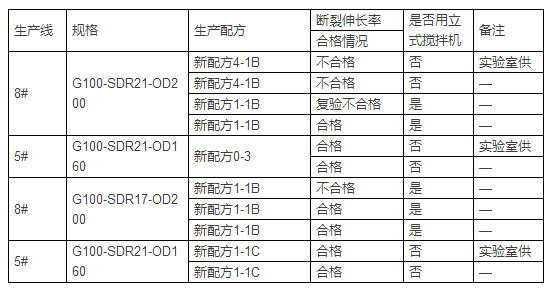

第二組試驗：總體上未能找到采用立式攪拌機后拉伸情況及各方向拉伸值均勻性得到明顯改善的證據，采用多種新料外加黑色母配方生產，兩種混料方式從實驗情況來看，只要按照要求規范操作，區別不是很大?；炝檄h節應加以控制，避免因人為因素導致的攪拌不規范和忘記攪拌的現象。但因為其偶然性，而不會出現批量的波動性，依舊不是目前導致斷裂伸長率問題的最關鍵因素。

4、 配方與原材料分析

通過以上數據，可以清楚的反映出不同的新料配方，試驗的結果差異較大。

隨后，我們認真查找了不同廠家新料的出廠技術參數，發現對新料的斷裂伸長率指標標準不一，有的甚至不作為出廠檢測項目。我們抽取了不同的新料不添加黑色母，進行了擠出白色管材并做拉伸對比，結果也發現有較大的差異。

由此判斷：原材料的選用應該是問題的最關鍵因素之一。

5 結論：

1、對于新料加黑色母生產的水管而言，新料的選用應該是導致斷裂伸長率波動大、不穩定的最主要因素，其次為黑色母的選用。

2、對于新料的選用，應該了解其料性，尤其是出廠斷裂伸長率指標情況；對于黑色母的選擇應該控制其熔流速率和分散性指標，使其在新料中均勻分散。

3、生產工藝溫度失控對拉伸是有影響的，控制在合理范圍是必要的；

4、換料開機取樣和試驗的方式方法對拉伸是有影響的，規范控制是必要的；

5、對于水管不同壓力等級管材的切換生產，按要求切換芯棒生產是必要的；

6、攪拌不勻對拉伸是有影響的，保證其混料均勻性并持續關注是必要的。

相關新聞

•

  排污管堵塞的解決方法

  排污管堵塞是我們生活中不可避免的問題，因此了解疏通排污管的方法十分重要。以下介紹幾種排污管堵塞的解決方法。 一、開孔法 此種方法多針對于人工無法疏通，且拆卸比較困難的管道。此方法種技術人員采用專用無火花開孔工具，將管道的一方或多方開孔。開孔大小、數量、距離、根據現場情況而定。清理完后將管道密封復原即可。 二、機器設備清洗法 此法針對于油污較少，清洗周期短的管道。具體操作方法為：先在管道內噴灑清洗劑，從而使油污軟化，然后再用電動軟軸刷清理，便可解決排污管堵塞問題。 三、人工進入法 此法針對于內部容…

  管道百科 2023年6月14日
•

  供暖管道一般用什么材質

  供暖管道是指將熱水輸送到建筑物中供暖的管道系統。在選擇供暖管道的材質時，需要考慮多個因素，包括所需的熱量傳輸率、管道的安裝和維護成本、管道的壽命等。 目前，市場上主要采用的供暖管道材質包括鍍鋅金屬管、PERT管、鋁塑管、PB管和PEX管材。這些材質各有優缺點，需要根據具體情況進行選擇。 PERT管 PERT管是一種新型的高分子材料管道，具有優異的耐高溫性能，可承受高達95℃的溫度。另外，PERT管的耐腐蝕性能也很好，可適應多種不同的環境。此外，PERT管的安裝成本較低，但需要注意的是，PERT管…

  管道百科 2023年3月17日
•

  FRP生產工藝流程

  FRP是Fiber Reinforced Plastics的縮寫，是在熱固性樹脂（環氧樹脂、不飽和聚酯樹脂等）中混入玻璃纖維、碳纖維等進行強化的成型制品制造工藝。用于需要高強度的摩托艇、住宅建材等大型成型制品。FRP的制造方法中，使用模具的場合很有限，大多數時候是在不使用模具的情況下制造成型制品。 實用化的FRP制造方法有如下幾種。 1.團狀模塑成型法（BMC） 這一方法是將玻璃纖維短纖維與熱固性樹脂混合，然后用熱固性樹脂專用注塑機注塑成型，或用傳遞模塑機注塑成型。可以在相對較短的成型周期內進行…

  管道百科 2023年4月6日
•

  球閥的分類及特點

  球閥： 球閥是由旋塞閥演變而來。它具有相同的啟閉動作，不同的是閥芯旋轉體不是塞子而是球體。當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 球閥的分類： 球閥的特點： 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。它具有以下優點： 1.結構簡單、體積小、重量輕，維修方便。 2.流體阻力小，緊密可靠，密封性能好。 3.操作方便，開閉迅速，便于遠距離的控制。 4.球體和閥座的密封面與介質隔離，不易引起閥門密封面的侵蝕。 5.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力…

  管道百科 2023年5月23日
•

  HDPE雙壁波紋管熱熔連接方法

  HDPE雙壁波紋管是以高密度聚乙烯為主要原材料的一種輕質管材，因該管材所擁有的優異的管壁結構設計，使其具備了更強的耐壓性能和更低的生產成本，現在已經大量的替代了混凝土管和鑄鐵管，HDPE雙壁波紋管主要采用的連接方法是熱熔連接，而熱熔連接又可細分為三種方法。 1、直接熱熔連接：即將管材管件的銜接部位進行加熱，再直接對其進行熱熔連接。 2、承插式熱熔銜接：這種連接方法的具體步驟是將所需連接的管材插入端以及承插端分別加熱一段時間，待插入端與承插端都變軟后，及時的將兩端進行連接并維持一段時間，待冷卻后即…

  管道百科 2023年3月29日

• 工業管道的分類與分級

  一、按材料性質分類、分級：工業管道按材料性質可分為金屬管道和非金屬管道。 1.金屬管道中的工業金屬壓力管道，按有關規定劃分為：GC1、GC2、GC3三個等級。 按輸送流體劃分為A1、A2、B、C、D五類。D類是指設計壓力小于或者等于1.0MPa和設計溫度高于-20℃但不高于185℃，輸送不可燃、無毒或毒性為輕度危害程度的流體管道。C類流體管道指不包括D類流體的不可燃、無毒或毒性為輕度危害程度的流體管道。 2.非金屬管道分為無機非金屬和有機非金屬管道。 二、按管道設計壓力分級 真空管道(P<…

  管道百科 2023年3月22日
