熱力管道設計方法
根據TSGR1001-2008《壓力管道安裝許可規則》、《工業壓力管道安全技術監察規程》整理規定壓力管道分為：GA類(長輸管道)、GB類(公用管道)、GC類(工業管道)、GD類(動力管道)。
GB類(公用管道)又分為：GB1類、GB2類。燃氣管道GB1；熱力管道GB2。

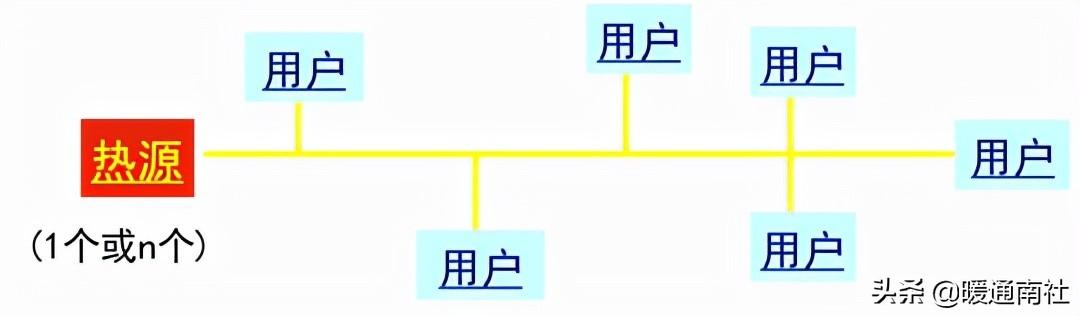

集中供熱系統：
定義：一個或多個熱源通過供熱管網向多個用戶供熱的系統，由熱源、熱網和用戶組成。
作用：
熱源：能量轉換：將天然或人造能源轉化為熱能。
熱網：能量輸送：向用戶輸送和分配供熱介質的管線。
用戶：從熱源獲得熱能的用熱裝置。

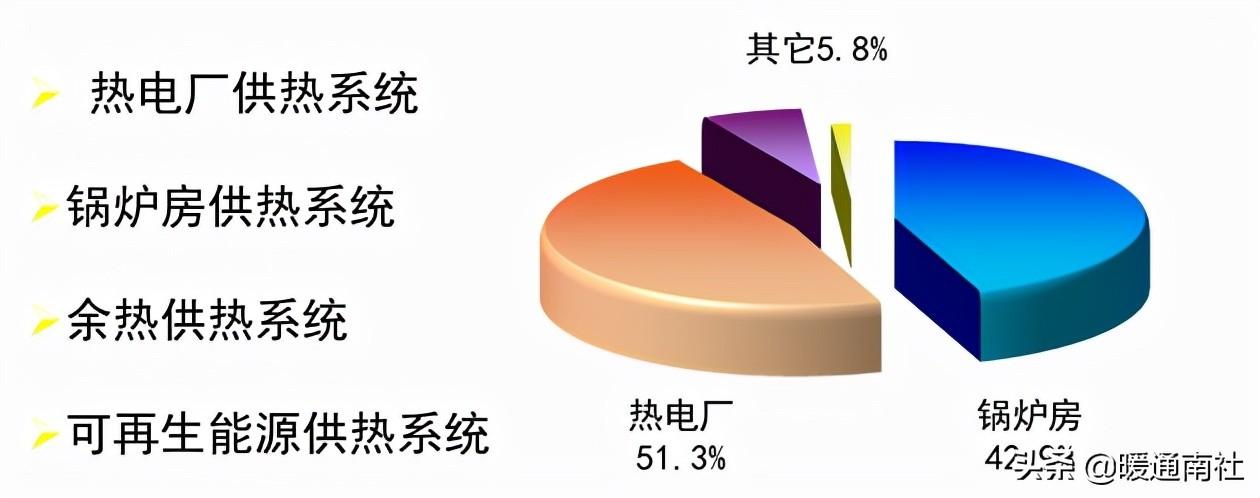

根據熱源分類：
根據熱媒分類：蒸汽供熱系統；熱水供熱系統。
根據供熱管網分類：單管制；雙管制；多管制。
選擇方法：
安全、經濟；用戶性質，用戶規模，自然條件。
熱負荷：
根據負荷性質分為：生產熱負荷；采暖熱負荷；通風熱負荷；空調熱負荷；生活熱水熱負荷。
生產工藝熱負荷：生產工藝實際數據。
采暖熱負荷：室外采暖設計溫度時，為保證室內溫度符合要求，由供熱設備提供的熱量。
Qh＝qhA·10-3
式中：Qh—采暖設計熱負荷（kW）；

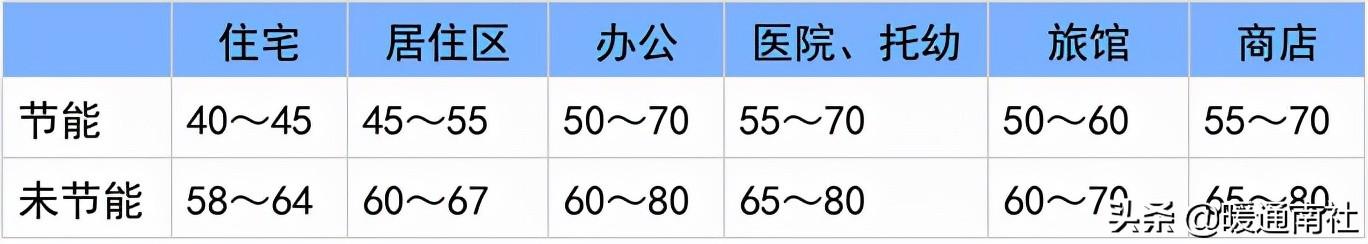

qh—采暖熱指標（W/m2）；
A—采暖建筑物的建筑面積（m2）。
供熱管網：
供熱管網特點：
輸送距離長；分支節點多；附件設備多。
熱水管網發生事故時允許有停供搶修時間。
一般管網事故搶修時間不超過12小時，大型管網事故搶修時間不超過24小時。
常用設計規范：
《城鎮熱力網設計規范》 CJJ34-2010
《城鎮直埋供熱管道工程技術規程》 CJJ/81-2013
《城鎮供熱直埋蒸汽管道技術規程》 CJJ/T104-2014
《城鎮供熱管網工程施工及驗收規范》 CJJ28-2014
《工業金屬管道工程施工及驗收規范》 GB50235-2010
《工業金屬管道設計規范》 GB50316-2008
《工業設備及管道絕熱工程設計規范》 GB50264-2013
《工業設備及管道絕熱工程施工規范》 GB50126-2008
《現場設備、工業管道焊接工程施工及驗收規范》 GB50236-2011
《高密度聚乙烯外護管聚氨酯泡沫塑料預制直埋保溫管》 CJ/T114-2000
《高密度聚乙烯外護管聚氨酯泡沫塑料預制直埋保溫管管件》 CJ/T155-2001
平面布置形式：枝狀管網；環狀管網；多管制管網。

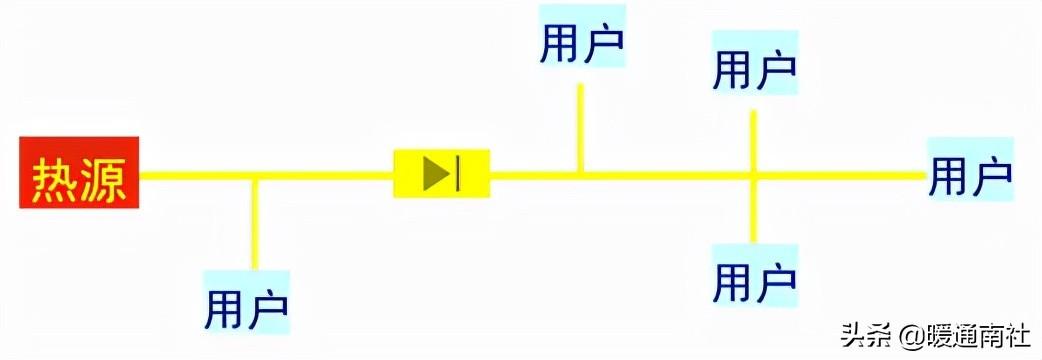

枝狀管網：
從熱源引出主干線向用戶供熱，形成類似樹枝狀的管網。
特點：型式簡單、投資低，調節方便。安全性較差。

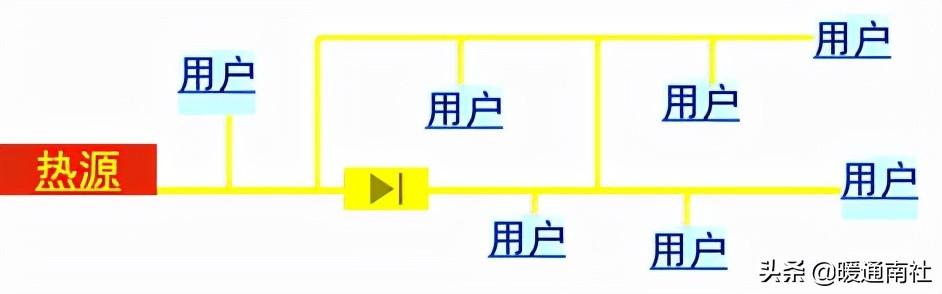

環狀管網：管網主干線之間連通構成環形。
特點：安全可靠，投資高。
供熱面積大于1000萬m2的熱網干線宜連成環網。

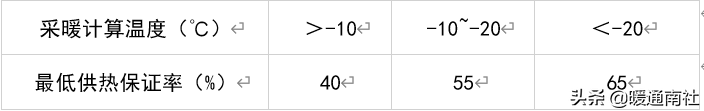

最低供熱保證率
多管制管網：
不能間斷的熱用戶；供熱系統中熱用戶所需介質參數差別較大；熱負荷變化較大；季節性熱負荷占全年總負荷比例較大。
平面布置形式：
平行于道路中心，敷設在車行道以外，同一條管道應沿街道一側敷設；
穿過廠區的熱網敷設在易于檢修和維護的位置；
通過非建筑區的熱力網管道應沿公路敷設；
宜避開土質松軟地區、地震斷裂帶、滑坡危險帶等不利地段。
DN≤300mm管道，可穿過地下室或用開槽施工法自建筑物下專門敷設的管溝內穿過。
架空管道可和其它管道敷設在同一管架上，應便于檢修，不得架設在腐蝕性介質管道的下方。
熱網可以和自來水、10kV以下的電力電纜、通訊線路、壓縮空氣管道、壓力排水管和重油管敷設在管溝內。熱力管應高于自來水管和重油管，自來水管應做絕熱層和防水層。
燃氣管不得進入熱網管溝。熱網管溝與燃氣管道交叉垂直凈距小于300mm時，燃氣管必須加套管，套管兩端超出管溝1m以上。
總原則：節約用地，降低投資，運行安全，施工維修方便。
